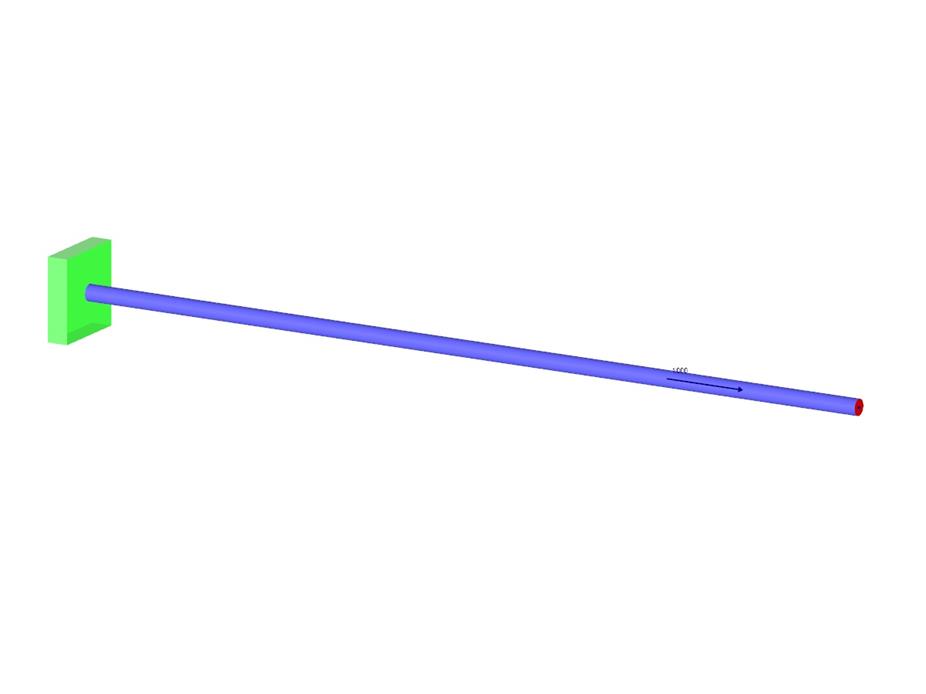

Una mensola costituita da una barra tonda viene caricata utilizzando la forza assiale eccentrica. Determina l'inflessione verticale massima della mensola utilizzando l'analisi geometricamente lineare e del secondo ordine.
Esempio di verifica 000209 | 3
| Numero di nodi | 12 |
| Numero di linee | 11 |
| Numero di aste | 11 |
| Numero di casi di carico | 1 |
| Peso totale | 0,002 t |
| Dimensioni | 1.102 x 0.205 x 0.205 m |
| Versione del programma | 5.19.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
