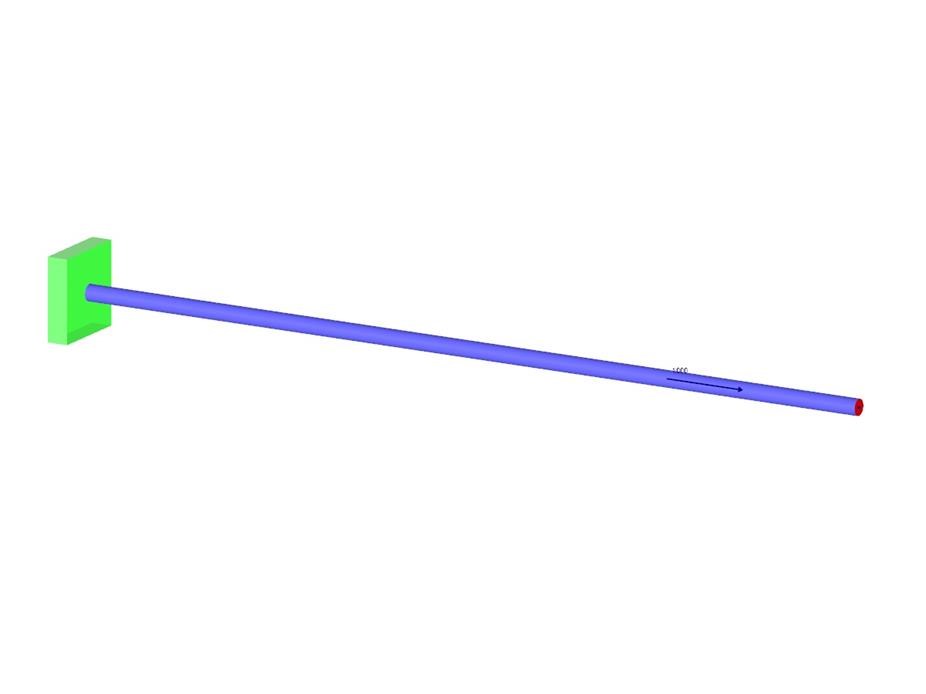

Une console faite de barre ronde est chargée par un effort normal excentré. Déterminez la flèche verticale maximale de la console à l'aide de l'analyse géométriquement linéaire et du second ordre.
Exemple de vérification 000209 | 3
| Nombre de nœuds | 12 |
| Nombre de lignes | 11 |
| Nombre de barres | 11 |
| Nombre de cas de charge | 1 |
| Poids total | 0,002 t |
| Cotation fonctionnelle | 1,102 x 0,205 x 0,205 m |
| Version du logiciel | 5.19.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
