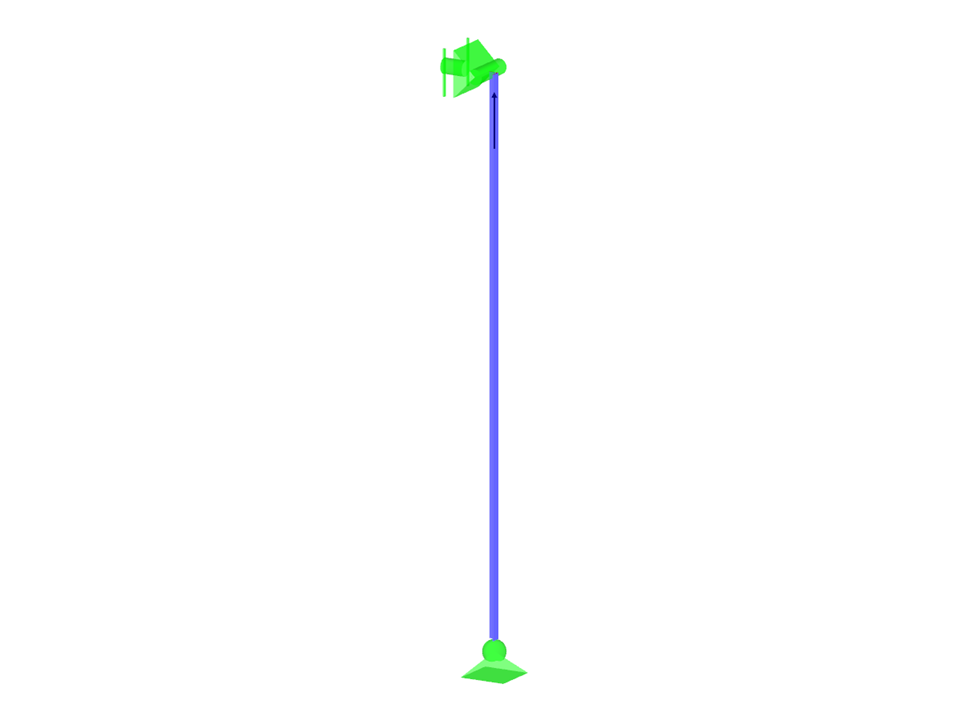

Un'asta ASTM A992 a forma di W è selezionata per sopportare un carico permanente di 30.000 kip e un carico variabile di 90.000 kip in trazione. Controllare la resistenza dell'asta con LRFD e ASD.
Esempio di verifica 001002 | 2
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 0,112 t |
| Dimensioni | 0.655 x 0.655 x 6.568 m |
| Versione del programma | 5.16.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
