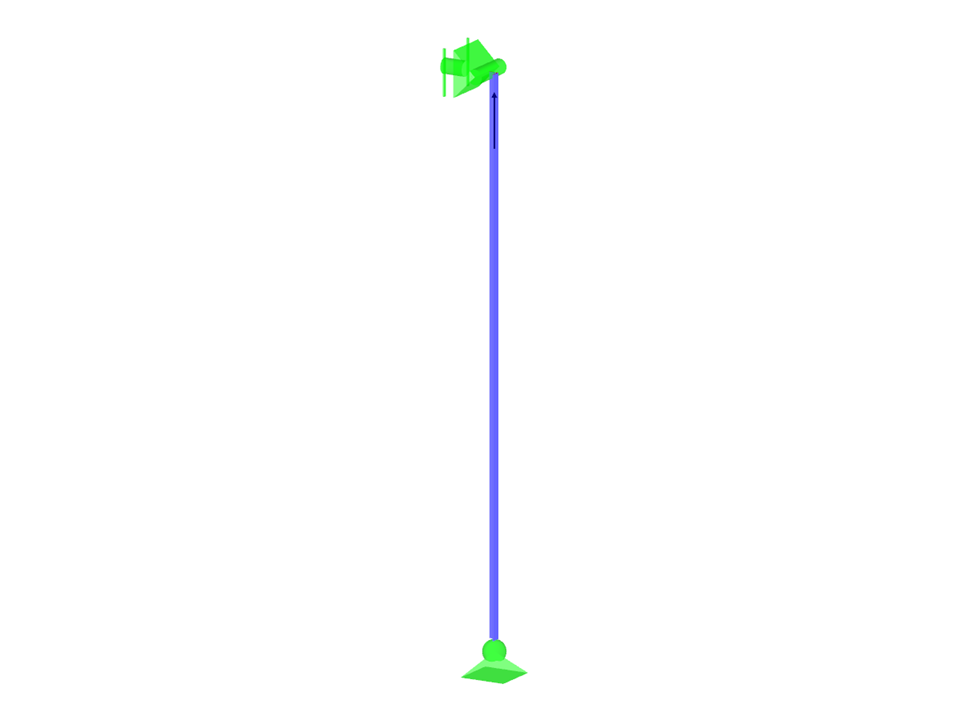

Une barre en forme de W selon la norme ASTM A992 est sélectionnée pour supporter une charge permanente de 30 000 kips et une charge d'exploitation de 90 000 kips en traction. Vérifiez la résistance de la barre à l'aide du calcul du facteur de charge et de résistance (LRFD) et de la conception de la résistance admissible (ASD).
Exemple de vérification 001002 | 2
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Poids total | 0,112 t |
| Cotation fonctionnelle | 0,655 x 0,655 x 6,568 m |
| Version du logiciel | 5.16.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
