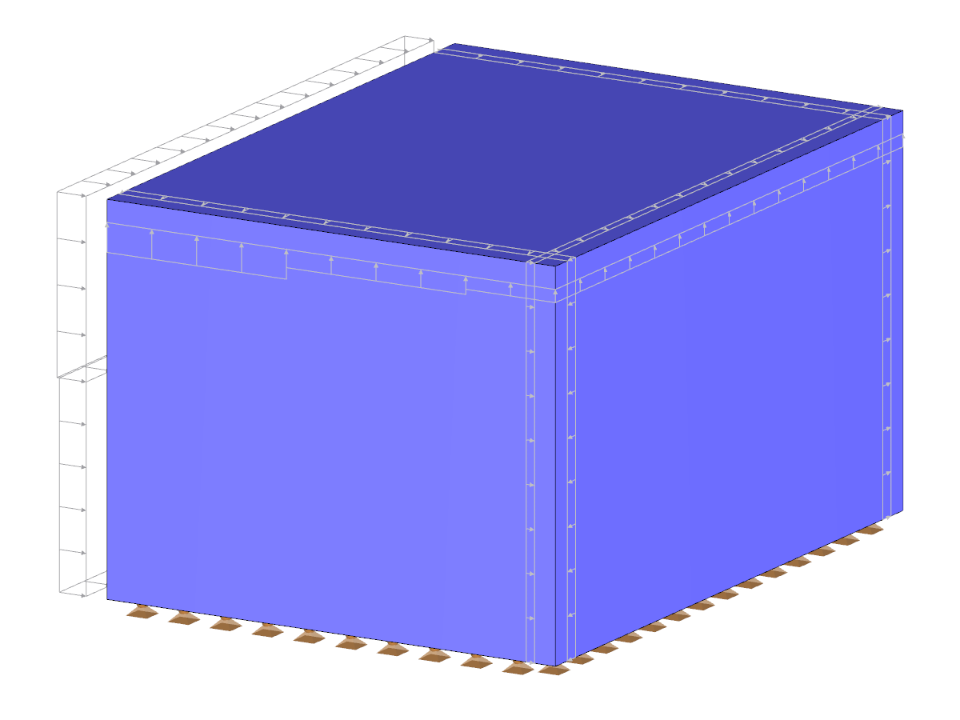

Questo esempio di verifica confronta i calcoli del carico del vento su un edificio con copertura piana mediante la norma ASCE 7-16 e mediante la simulazione CFD in RWIND Simulation. L'edificio è definito secondo lo schizzo e il profilo della velocità di afflusso preso dalla norma ASCE 7-16.
Esempio di verifica 001010 | 1
| Numero di nodi | 9 |
| Numero di linee | 13 |
| Numero di superfici | 6 |
| Numero di casi di carico | 2 |
| Peso totale | 1167,897 t |
| Dimensioni | 10.668 x 14.326 x 8.534 m |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
