Manuel en ligne RFEM | Surfaces

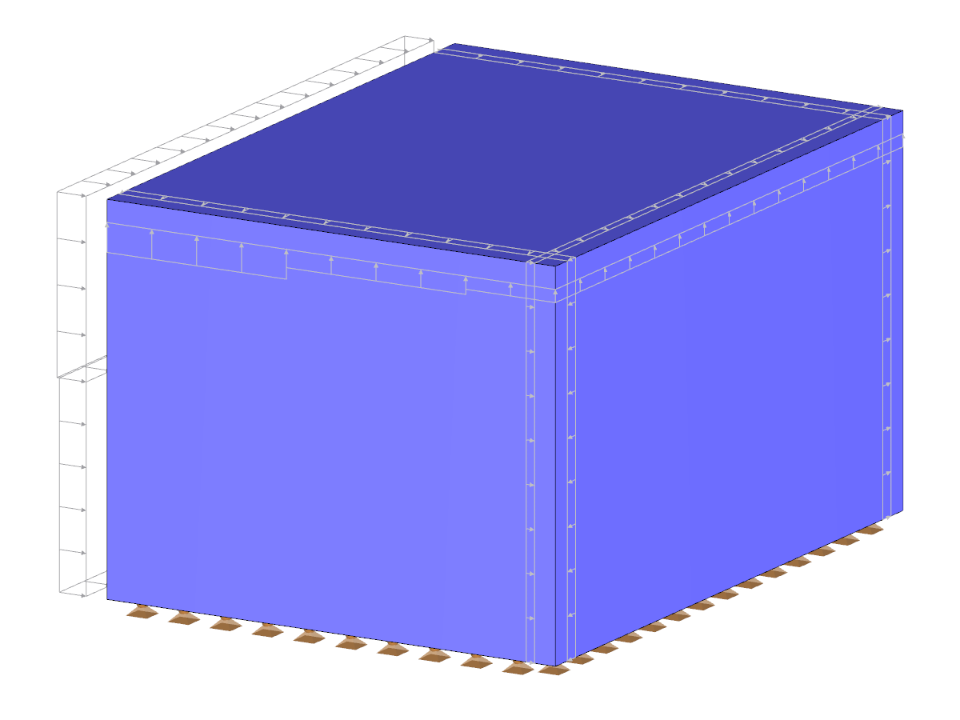

Cet exemple de vérification compare le calcul des charges de vent sur une toiture terrasse selon la norme ASCE 7-16 et selon la simulation CFD dans RWIND Simulation. Le bâtiment est défini selon le schéma et le profil de vitesse d'entrée de la norme ASCE 7-16.
Exemple de vérification 001010 | 1
| Nombre de nœuds | 9 |
| Nombre de lignes | 13 |
| Nombre de surfaces | 6 |
| Nombre de cas de charge | 2 |
| Poids total | 1167,897 t |
| Cotation fonctionnelle | 10,668 x 14,326 x 8,534 m |
| Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
