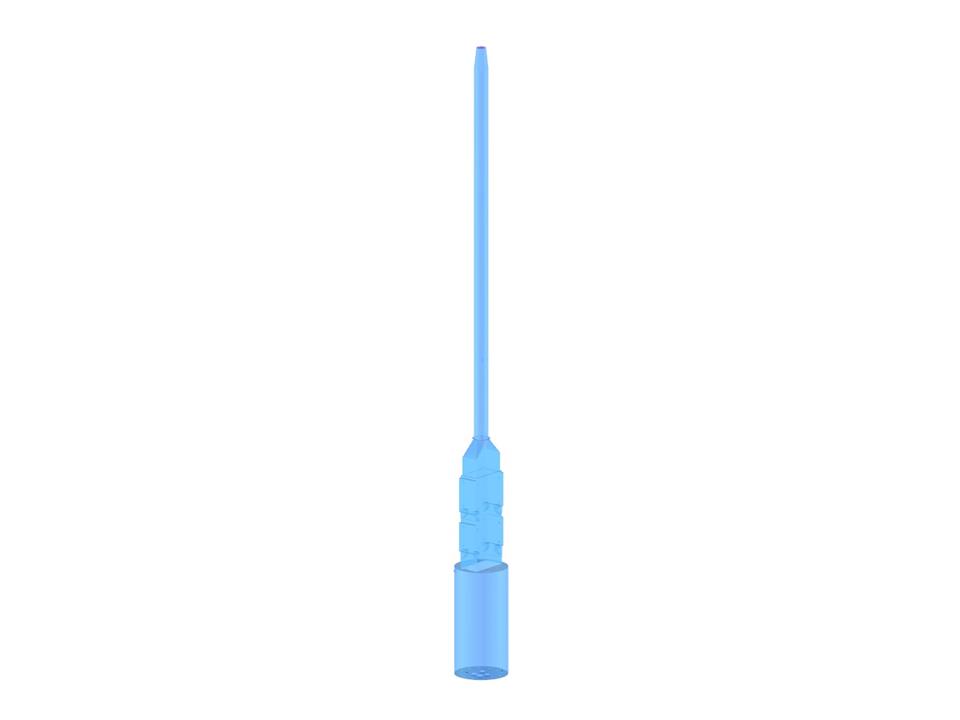

In questo modello si tratta di uno scambiatore di calore industriale con un camino sovrapposto, che raggiunge un'altezza totale di 60,7 m. La struttura si basa prevalentemente su lamiere, che nella zona inferiore sono rinforzate da sezioni in acciaio esterne. Sviluppato da Peter & Partner, il modello riflette i requisiti nelle costruzioni in acciaio nonché nell'edificio industriale e nell'impianto industriale in Germania. La rappresentazione dettagliata supporta la valutazione delle proprietà strutturali nella pratica.

Modello utilizzato in

(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Scambiatore di calore con camino sovrapposto

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 3446
Numero di linee 3757
Numero di aste 1647
Numero di superfici 673
Numero di casi di carico 11
Nr. di combinazioni di carico 9
Nr. di combinazioni di risultati 14
Peso totale 97,453 t
Dimensioni (metriche) 8.527 x 7.816 x 62.048 m
Dimensioni (imperiali) 27.98 x 25.64 x 203.57 feet
Versione del programma 4.06.09
