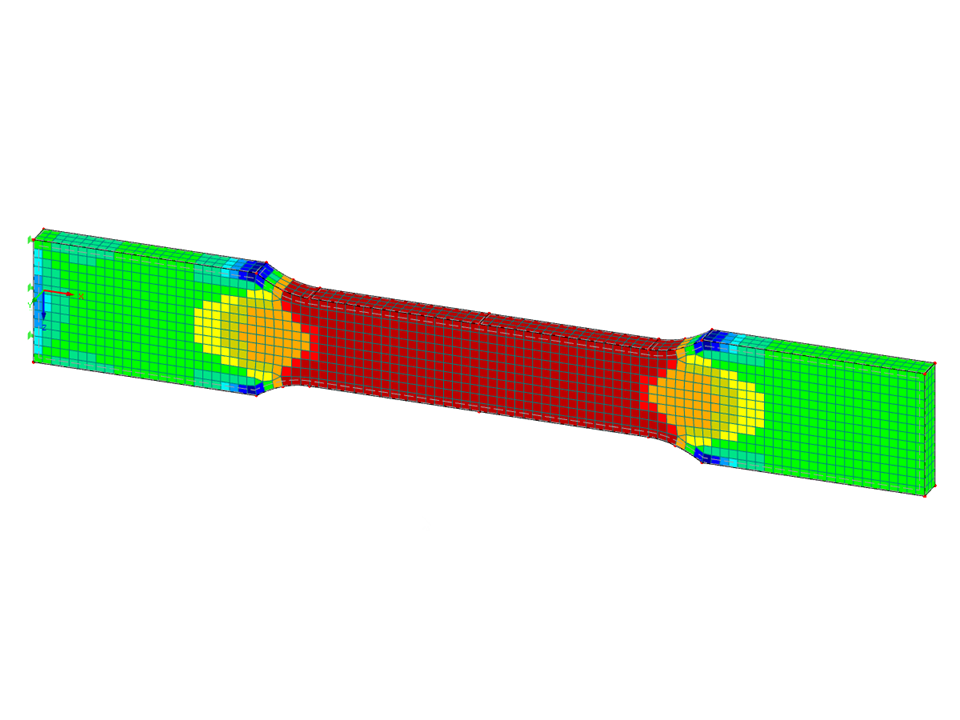

Modello solido di provino di trazione
| Numero di nodi | 36 |
| Numero di linee | 42 |
| Numero di superfici | 16 |
| Numero di solidi | 1 |
| Numero di casi di carico | 3 |
| Peso totale | 0,000 t |
| Dimensioni | 0.100 x 0.005 x 0.016 m |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
