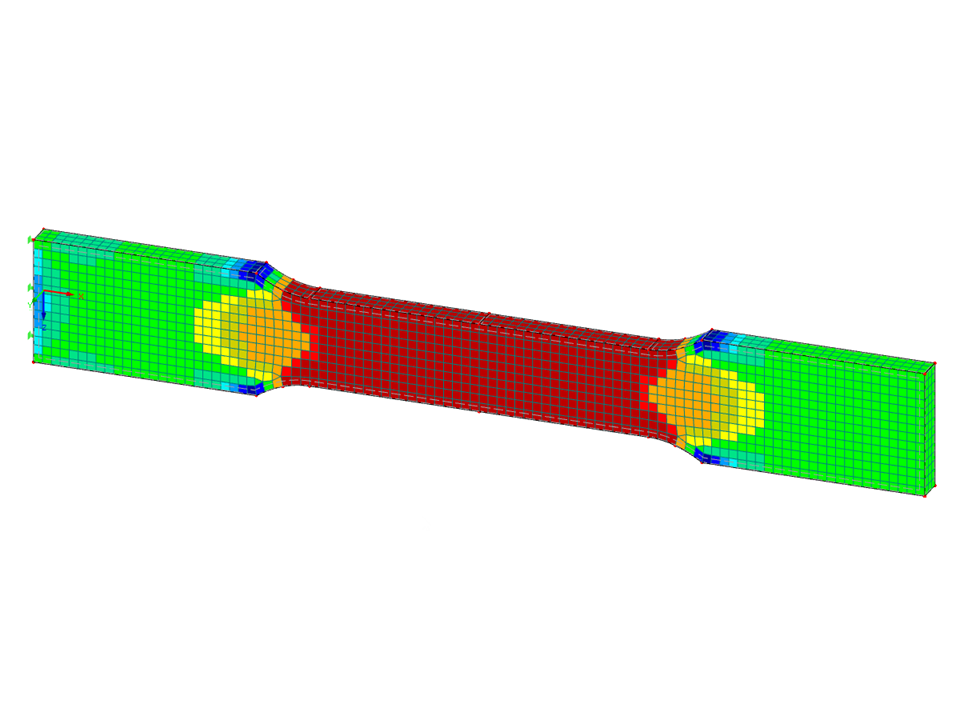

Model bryłowy próbki rozciąganej
| Liczba węzłów | 36 |
| Liczba linii | 42 |
| Liczba powierzchni | 16 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 0,000 t |
| Wymiarowanie | 0,100 x 0,005 x 0,016 m |
| Wersja programu | 5.23.01 |
