Questo modello mostra un solaio con travi in legno, integrato da contorni RF definiti con precisione per controllare la trasmissione dei carichi. Illustra approcci moderni nella costruzione in legno, rappresentando esattamente la disposizione spaziale e il collegamento degli elementi in legno. La rappresentazione integra i dettagli tecnici della configurazione delle travi e delle aree di transizione per consentire simulazioni strutturali realistiche. Il concetto utilizza metodi di analisi efficienti nell'ambiente software di Dlubal per ulteriori indagini. Tutte le informazioni rispecchiano la progettazione precisa e la regolazione funzionale dei componenti.

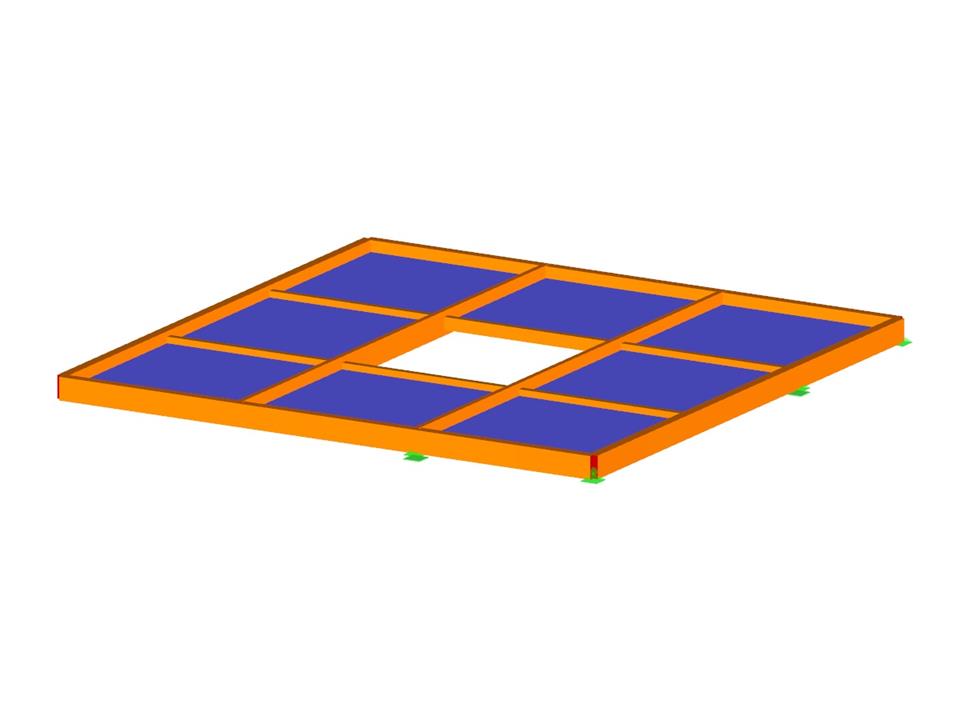

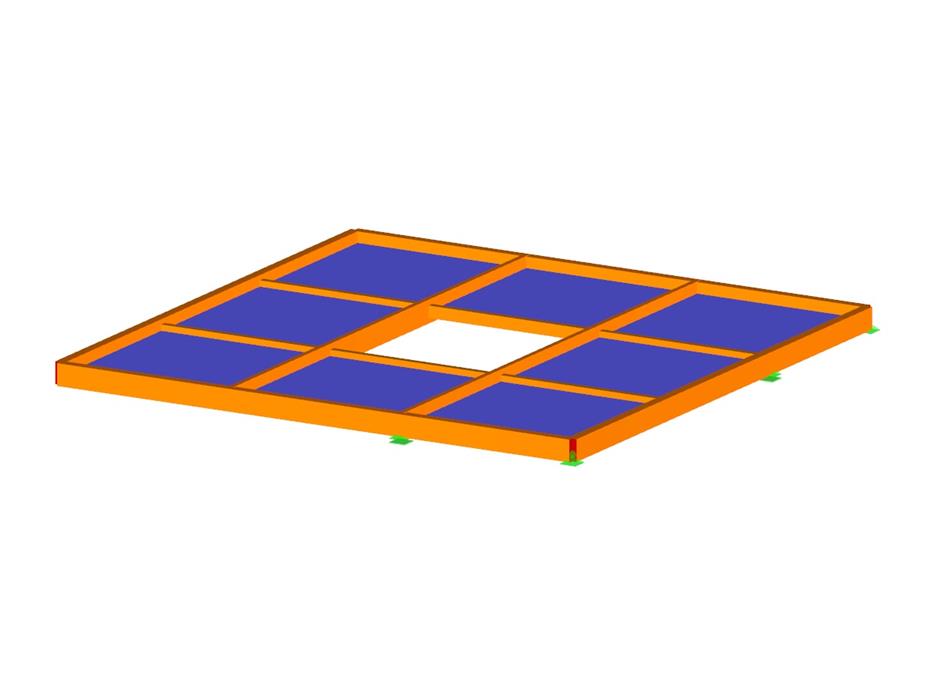

Struttura del solaio in legno con RF-Limit
| Numero di nodi | 16 |
| Numero di linee | 28 |
| Numero di aste | 24 |
| Numero di superfici | 4 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 20 |
| Nr. di combinazioni di risultati | 3 |
| Peso totale | 3,019 t |
| Dimensioni (metriche) | 10.500 x 10.500 x 0.500 m |
| Dimensioni (imperiali) | 34.45 x 34.45 x 1.64 feet |
| Versione del programma | 5.02.15 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
