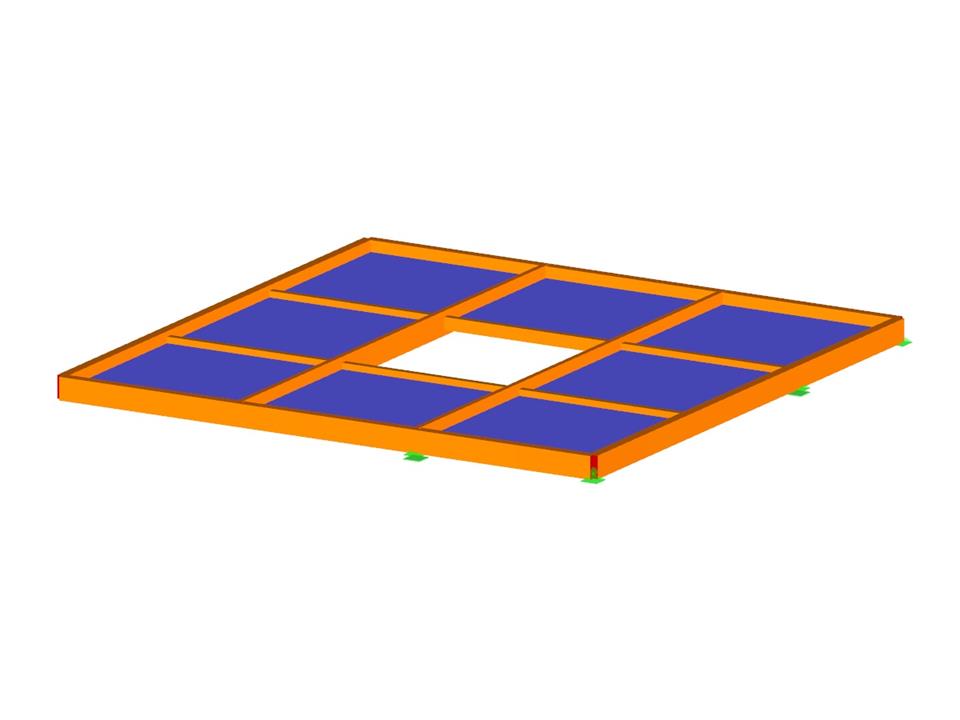

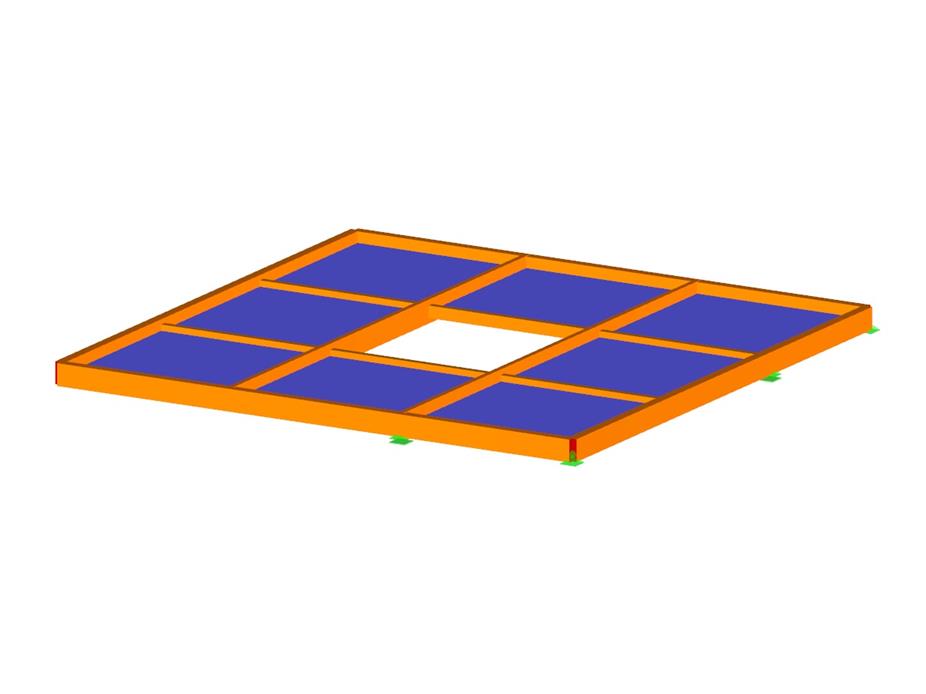

Tento model znázorňuje strop složený z dřevěných nosníků, doplněný přesně definovanými RF-LIMITS pro řízení přenosu zatížení. Ilustruje moderní přístupy k dřevěným konstrukcím, přičemž prostorové uspořádání a spoj dřevěných prvků je přesně znázorněno. Vizualizace integruje technické detaily konfigurace nosníků a přechodových oblastí, což umožňuje realistické statické simulace. Koncept využívá efektivní metody analýzy v softwarovém prostředí Dlubal pro další analýzu. Všechny informace odrážejí přesný návrh a funkční koordinaci konstrukčních prvků.
Dřevěná konstrukce s RF-LIMITS
| Počet uzlů | 16 |
| Počet linií | 28 |
| Počet prutů | 24 |
| Počet ploch | 4 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 20 |
| Počet kombinací výsledků | 3 |
| Celková hmotnost | 3,019 t |
| Rozměry (metrické) | 10,500 x 10,500 x 0,500 m |
| Rozměry (imperiální) | 34.45 x 34.45 x 1.64 feet |
| Verze programu | 5.02.15 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
