Maggio 2015 è stata l'inaugurazione ufficiale del progetto artistico "Solhjul" (in inglese: Sun Wheel), progettato dall'artista Bo Karberg. Il ca. La ruota di 11 metri si trova sull'isola centrale di una rotatoria a Give, in Danimarca. Ora è il nuovo simbolo della città.
Schmidt Nielsen ApS
Ingenieurbüro für Baustatik FRI
Odense, Danimarca

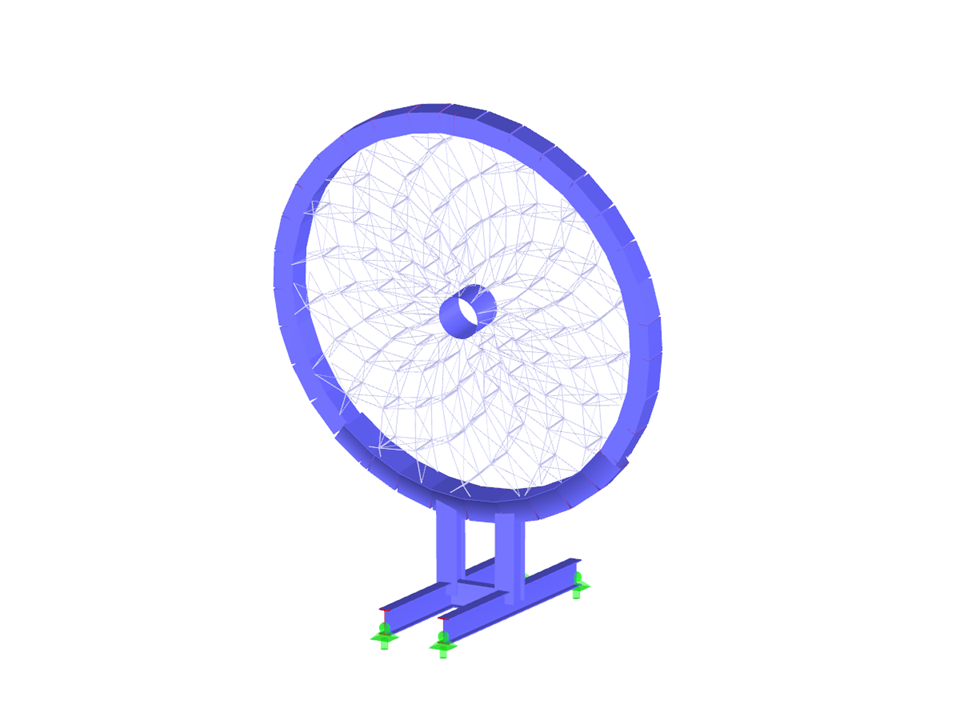

Modello 3D (© Schmidt Nielsen)
Progetto artistico
| Numero di nodi | 387 |
| Numero di linee | 974 |
| Numero di aste | 965 |
| Numero di superfici | 1 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 74 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 12,521 t |
| Dimensioni | 9.279 x 6.313 x 11.557 m |
| Versione del programma | 5.21.00 |
