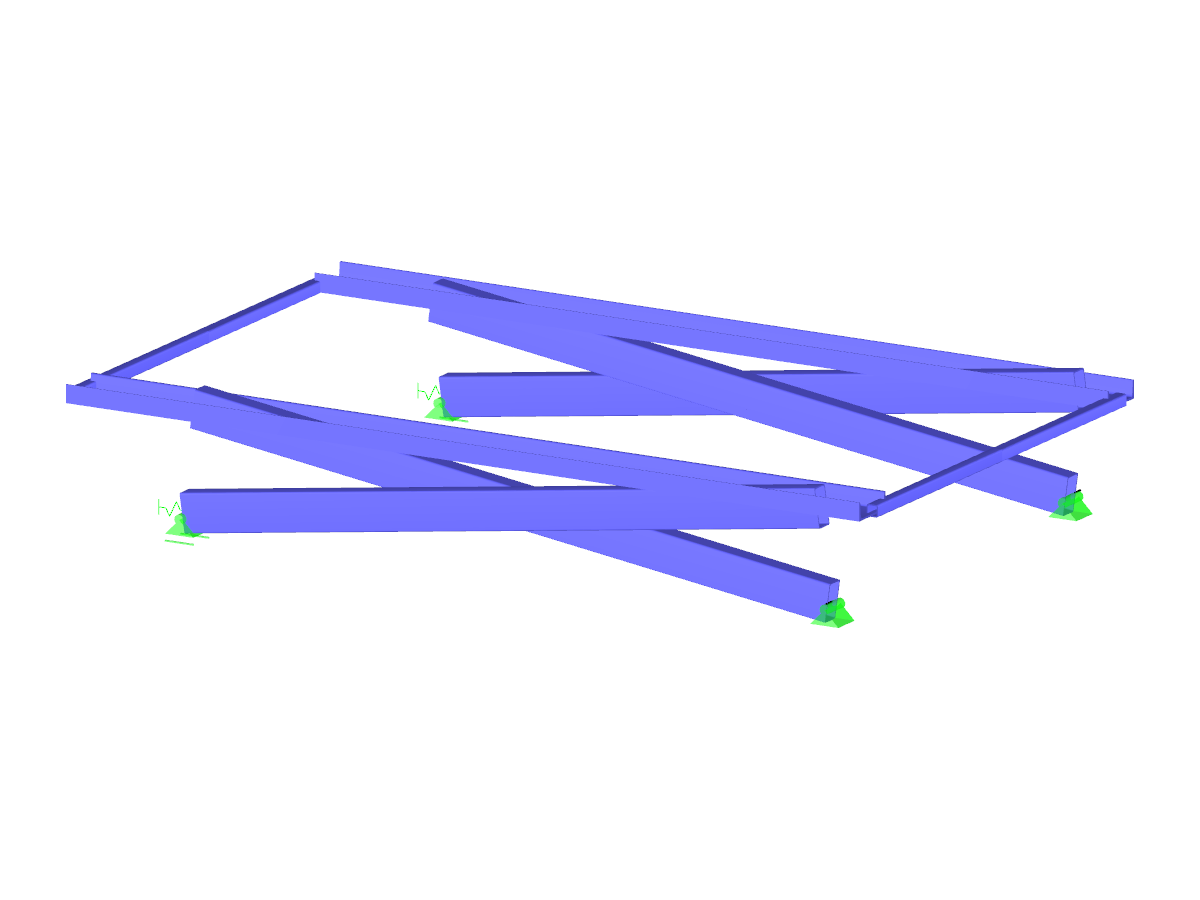

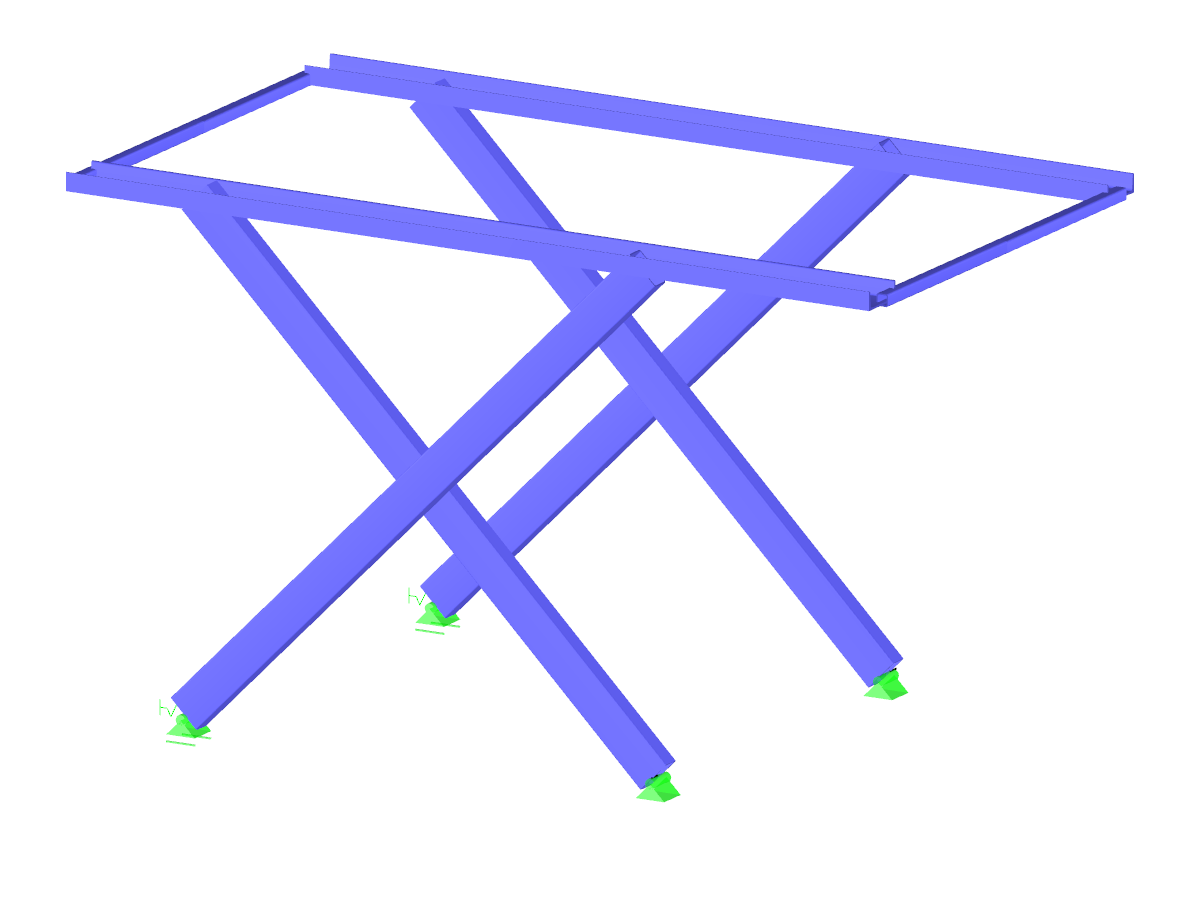

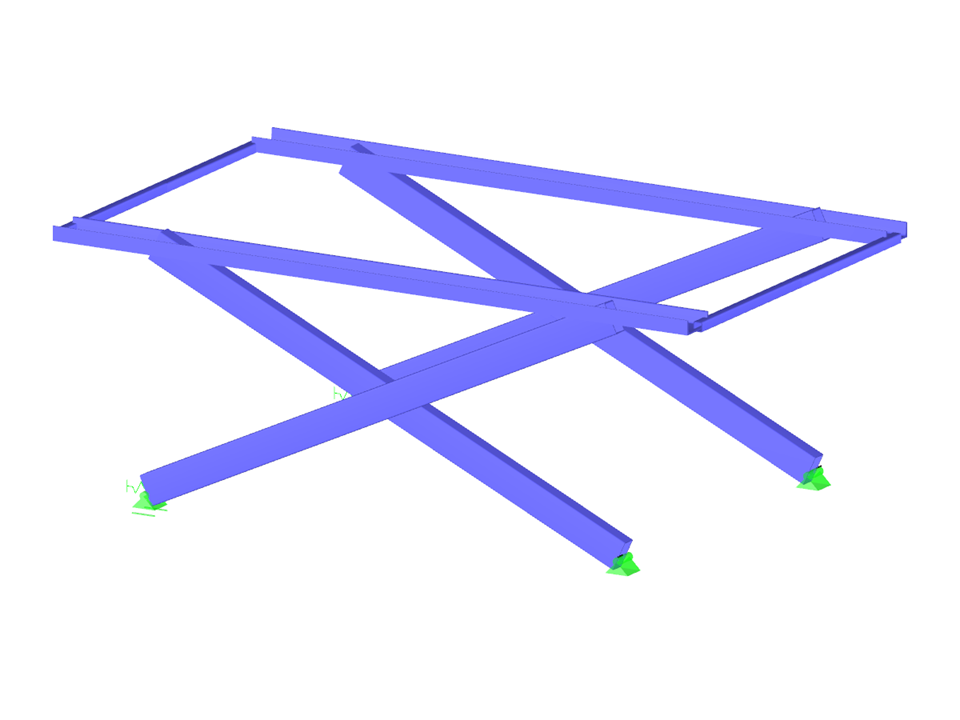

Piattaforma a forbice | Parzialmente esteso
| Numero di nodi | 26 |
| Numero di linee | 28 |
| Numero di aste | 28 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,404 t |
| Dimensioni | 3.500 x 1.195 x 1.980 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
