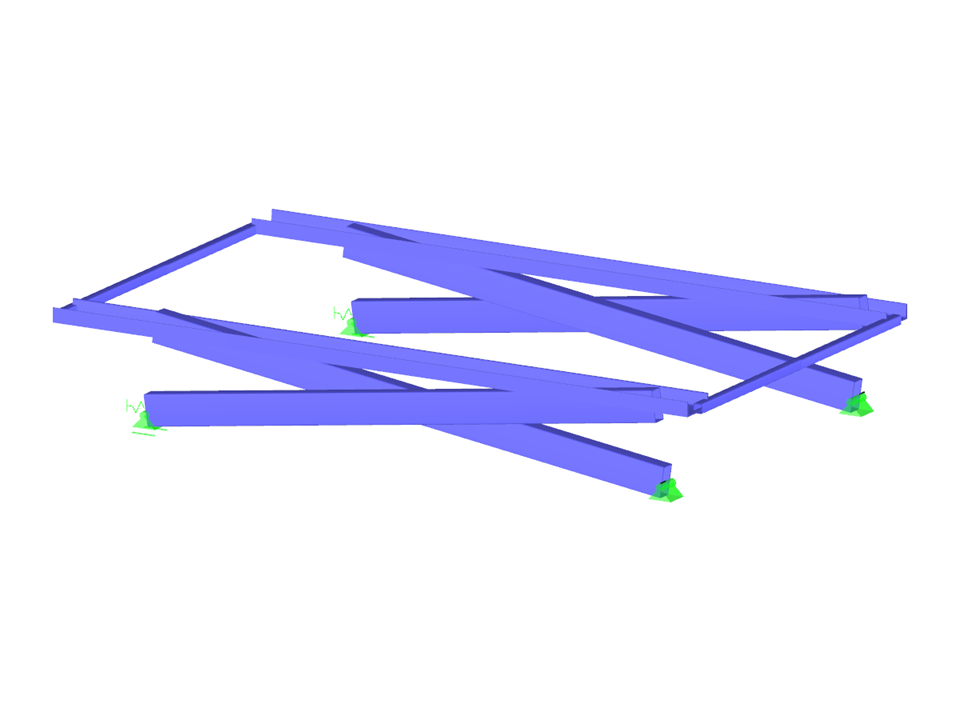

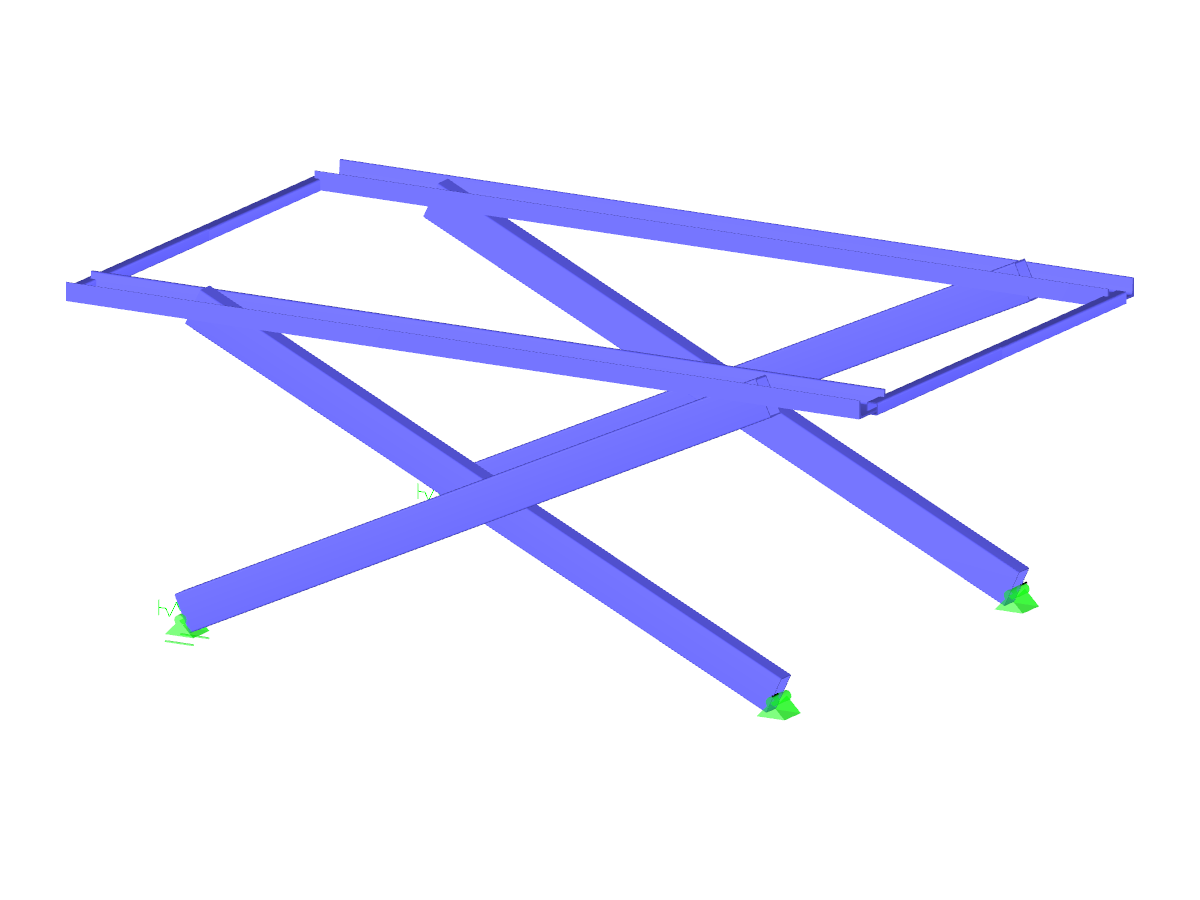

Piattaforma a forbice | Non esteso
Numero di nodi | 26 |
Numero di linee | 28 |
Numero di aste | 28 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,404 t |
Dimensioni | 3.500 x 0.394 x 1.980 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Il processo di deformazione dei componenti degli spostamenti generalizzati globali può essere rappresentato come una sequenza di movimento.
I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
Rispetto al modulo aggiuntivo RF-/STEEL (RFEM 5/RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add -on Analisi tensioni-deformazioni per RFEM 6/RSTAB 9:
- Trattamento di aste, superfici, solidi, saldature (giunti saldati in linea tra due e tre superfici con successiva verifica delle tensioni)
- Output di tensioni, rapporti di tensioni, intervalli di tensioni e deformazioni
- Tensione limite a seconda del materiale assegnato o di un input definito dall'utente
- Specifica individuale dei risultati da calcolare tramite tipi di impostazioni liberamente assegnabili
- Dettagli dei risultati non modali con visualizzazione della formula preparata e visualizzazione aggiuntiva dei risultati a livello di sezione trasversale delle aste
- Output delle formule di verifica utilizzate
RSECTION contiene una vasta libreria di sezioni laminate, nonché di sezioni trasversali parametriche a parete sottile e massicce Puoi comporli o integrarli con nuovi elementi.
Gli strumenti grafici e le funzioni consentono di modellare forme di sezioni complesse nel solito modo comune per i programmi CAD. L'input grafico supporta, tra le altre cose, l'impostazione di archi, cerchi, ellissi, parabole e NURBS. In alternativa, è possibile importare un file DXF e utilizzarlo come base per l'ulteriore modellazione. È possibile modellare facilmente una sezione composta da materiali diversi con il minimo sforzo.
Inoltre, un input parametrizzato consente di inserire le dimensioni della sezione trasversale e le forze interne in modo tale che dipendano da determinate variabili.
È anche possibile eseguire tutti gli input tramite uno script.
