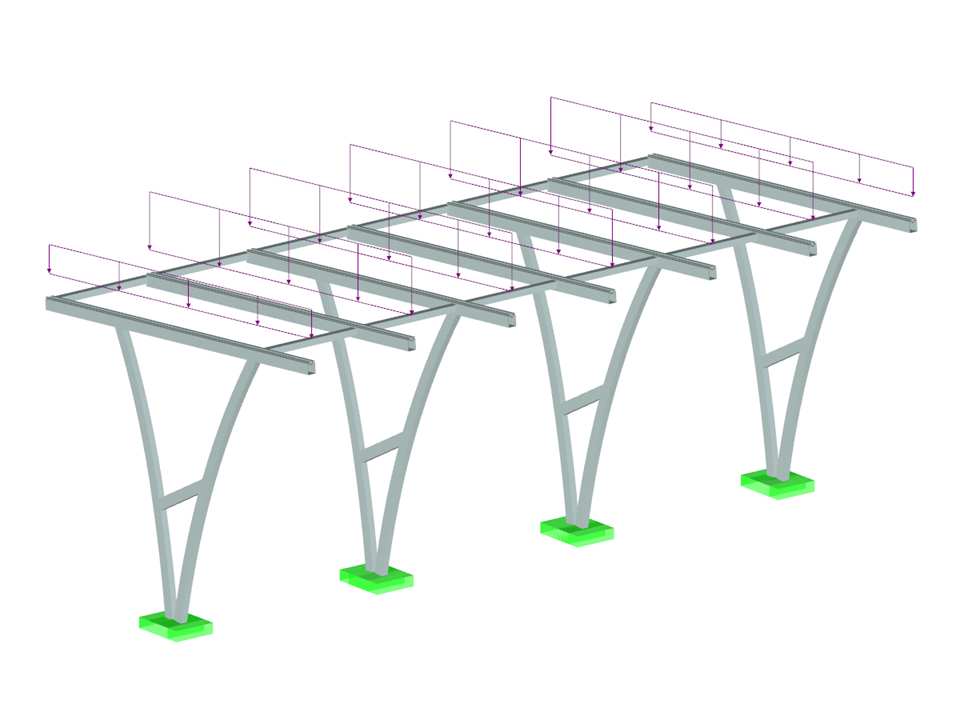

Struttura in alluminio secondo ADM 2015
| Numero di nodi | 60 |
| Numero di linee | 53 |
| Numero di aste | 53 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 40 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,511 t |
| Dimensioni | 4.572 x 8.425 x 3.533 m |
| Versione del programma | 5.21.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Dlubal_KohlA_]_LI.jpg)
Corso di formazione online
Corso di formazione online
Corso di formazione online
Nell'add-on Verifica acciaio , è possibile eseguire l'analisi di stabilità e la verifica della sezione trasversale per le sezioni trasversali piegate a freddo secondo EN 1993-1-3, secondo i capitoli 6.1.2 - 6.1.5 e 6.1.8 - 6.1.10.
Vai al video esplicativo
Quando si esegue una verifica secondo EN 1993-1-3, è possibile visualizzare graficamente una forma modale per l'instabilità distorsionale di una sezione trasversale e per le sezioni trasversali RSECTION.
La forma modale può anche essere emessa in RSECTION 1 per le sezioni trasversali della libreria.
- Calcolo delle inflessioni e confronto con i valori limite normativi o regolati manualmente
- Considerazione di una controfreccia per l'analisi di inflessione
- Sono possibili diversi valori limite, a seconda del tipo di situazione di progetto
- Regolazione manuale delle lunghezze di riferimento e della segmentazione per direzione
- Calcolo delle inflessioni relative alla struttura iniziale o alla struttura deformata
- Ulteriori verifiche dettagliate a seconda della norma di progetto selezionata (ad esempio, limitazione della respirazione dell'anima secondo EN 1993-2)
- Visualizzazione grafica dei risultati integrata in RFEM/RSTAB; ad esempio, il tasso di lavoro di un valore limite, o la deformazione o la freccia
- Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB
In RFEM/RSTAB, è possibile generare e quindi calcolare il carico o le combinazioni di risultati richieste per lo stato limite di esercizio. È possibile selezionare queste situazioni di progetto per l'analisi di inflessione nell'add-on Verifica acciaio. I valori di deformazione calcolati sono determinati di conseguenza in ogni posizione di un'asta, a seconda della controfreccia specificata e del sistema di riferimento. Infine, è possibile confrontare questi valori di deformazione con i valori limite.
Lo sapevi che... ? È possibile specificare il valore limite di deformazione individualmente per ciascun componente strutturale in Configurazione di esercizio. Definire la deformazione massima in funzione della lunghezza di riferimento come valore limite consentito. Definendo i vincoli esterni di progetto, è possibile segmentare i componenti per determinare automaticamente la lunghezza di riferimento corrispondente per ogni direzione di progetto.
In base alla posizione dei vincoli esterni di progetto assegnati, la distinzione tra travi e sbalzi viene effettuata automaticamente in modo che il valore limite possa essere determinato di conseguenza.
