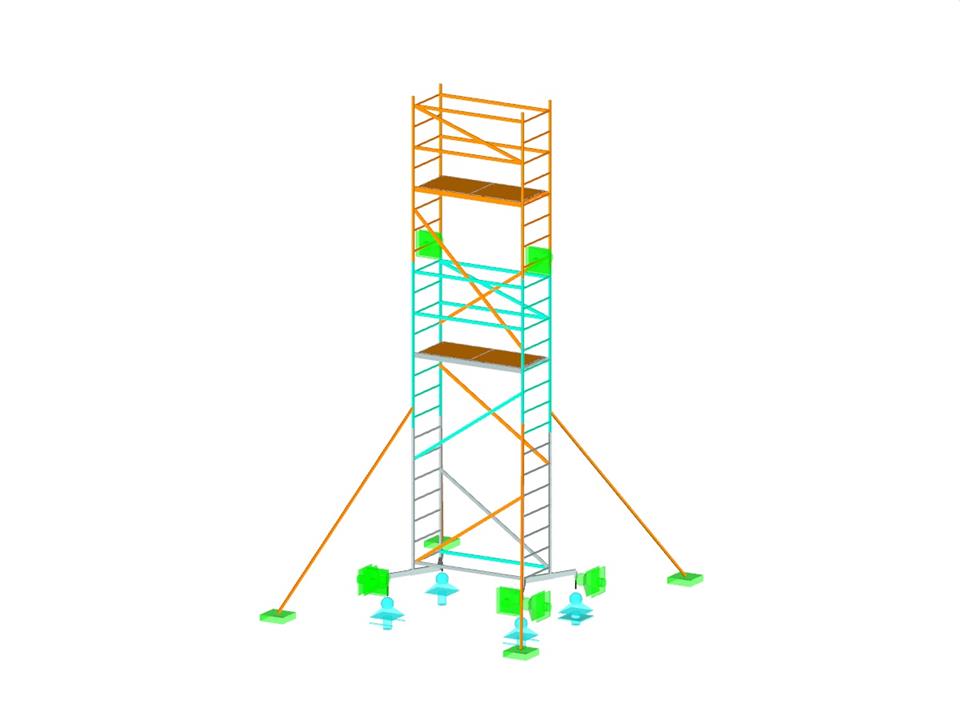

Ponteggi in alluminio
| Numero di nodi | 248 |
| Numero di linee | 331 |
| Numero di aste | 319 |
| Numero di superfici | 6 |
| Numero di solidi | 0 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 21 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 0,064 t |
| Dimensioni | 3.332 x 6.102 x 2.599 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Progetto cliente
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Dlubal_KohlA.png?mw=350&hash=4b2cf4b62f519e4b3c6df0532a85433ea358e54d)
Utilizzando la non linearità del vincolo interno dell'asta "Ponteggio N | phiy,phiz" consente di simulare un giunto di tubo di un ponteggio inserito.
La verifica delle aste in acciaio piegate a freddo secondo AISI S100-16/CSA S136-16 è disponibile in RFEM 6. È possibile accedere alla verifica selezionando "AISC 360" o "CSA S16" come norma nell'add-on Giunti acciaio. "AISI S100" o "CSA S136" viene quindi selezionata automaticamente per la verifica di profili piegati a freddo.
RFEM applica il metodo di resistenza diretta (DSM) per calcolare il carico di instabilità elastico dell'asta. Il metodo di resistenza diretta offre due tipi di soluzioni, numeriche (metodo a strisce finite) e analitiche (specificazione). La curva caratteristica FSM e le forme di instabilità possono essere visualizzate in Sezioni.
Le non linearità del vincolo interno dell'asta "Ponteggio - N phiy/phiz" e "Diagramma del ponteggio" consentono la simulazione meccanica di un giunto tubolare con un troncone interno tra due elementi dell'asta.
Il modello equivalente trasferisce il momento flettente tramite il tubo esterno sovrapressato e dopo il bloccaggio positivo anche tramite il mozzo interno, a seconda dello stato di compressione all'estremità dell'asta.
Vari parametri di verifica delle sezioni trasversali possono essere modificati nella configurazione allo stato limite di esercizio. Qui puoi controllare la condizione della sezione trasversale applicata per l'analisi degli spostamenti generalizzati e dell'ampiezza delle fessure.
Per questo, è possibile attivare le seguenti impostazioni:
- Stato di fessurazione calcolato dal carico associato
- Stato di fessurazione determinato come inviluppo di tutte le situazioni di progetto SLE
- Stato della sezione trasversale fessurata - indipendente dal carico
