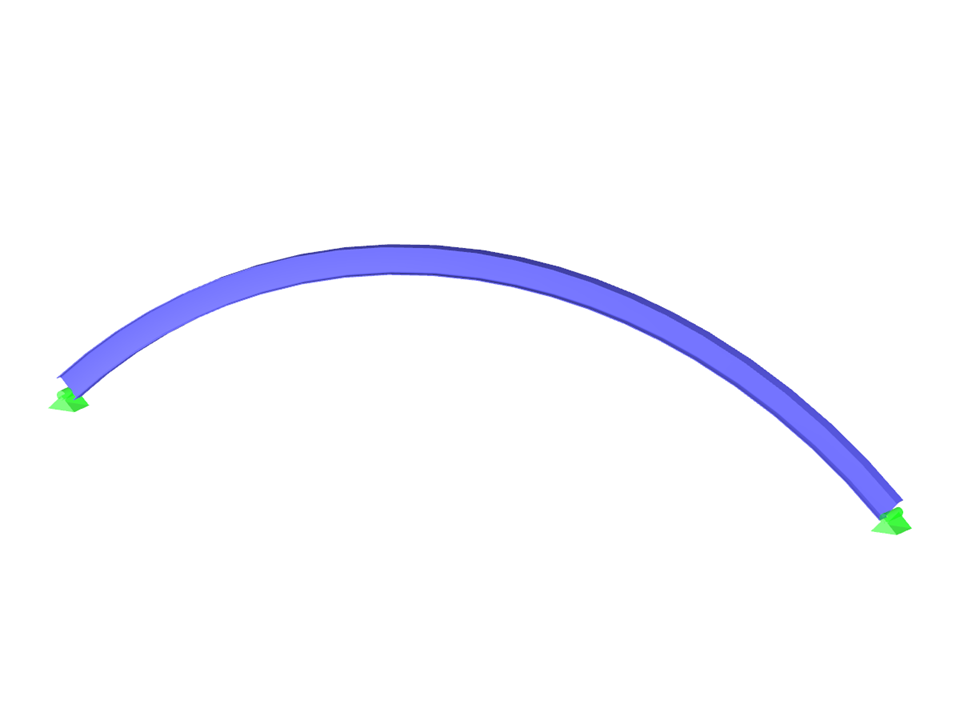

Travi in acciaio curve
| Numero di nodi | 5 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Peso totale | 0,466 t |
| Dimensioni | 10.640 x 0.640 x 2.320 m |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
