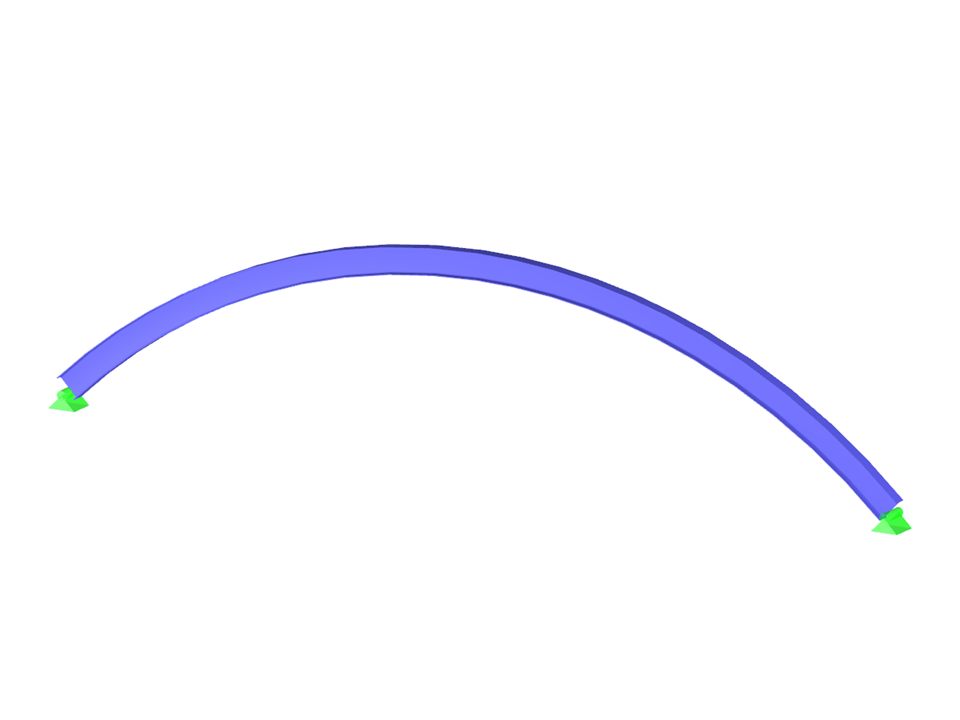

Model ukazuje inovativní systém založený na spojení ocelových oblouků a nosníků. Ukazuje přesnou podpůrnou konstrukci oblouku, v níž jsou integrovány charakteristické prvky ocelového oblouku. Zobrazení zdůrazňuje efektivní kombinaci obloukových a nosníkových prvků, které zajišťují vysokou únosnost a stabilitu. Obrázek vizualizuje přehledné strukturované detaily spojů a materiálových vlastností.
Konstrukce ocelového obloukového nosníku
| Počet uzlů | 5 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Celková hmotnost | 0,466 t |
| Rozměry (metrické) | 10,640 x 0,640 x 2,320 m |
| Rozměry (imperiální) | 34.91 x 2.1 x 7.61 feet |
| Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
