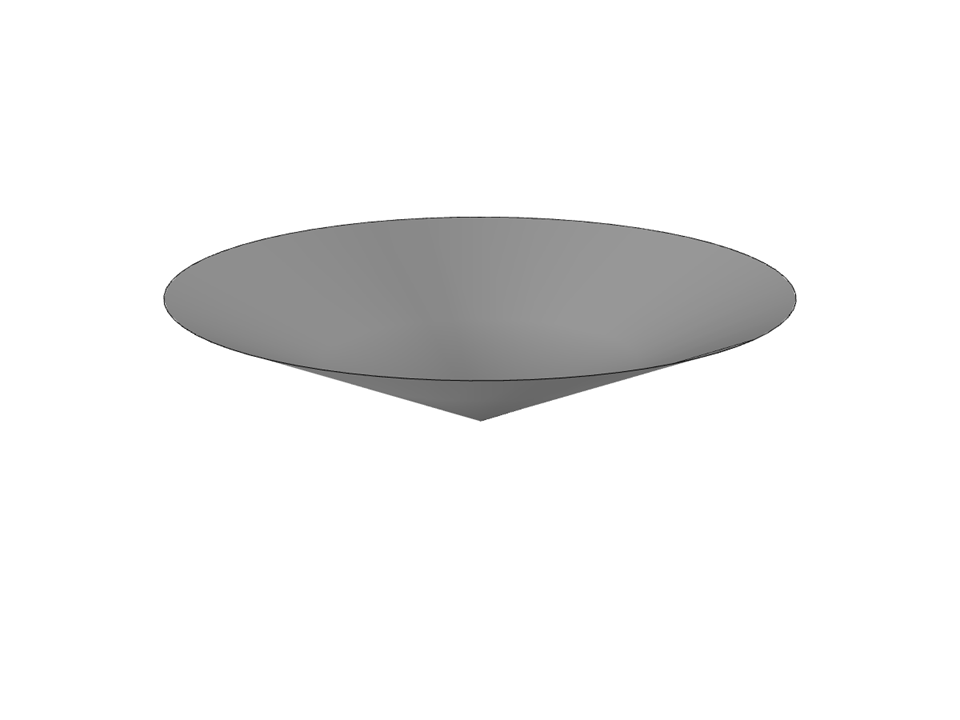

Solaio conico

Nel nostro articolo descriveremo la procedura per la verifica allo stato limite di esercizio di una lastra per solaio di calcestruzzo fibrorinforzato con acciaio. Viene mostrato come eseguire le verifiche corrispondenti per lo stato limite di esercizio mediante i risultati FEM determinati iterativamente.

Il cemento armato in fibra di acciaio è oggi utilizzato principalmente per pavimenti industriali o pavimenti di hall, per lastre di fondazione con basse sollecitazioni, pareti e pavimenti del seminterrato. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. Questo articolo descrive il calcolo non lineare di una piastra di fondazione in cemento armato in fibra di acciaio allo stato limite ultimo con il software FEM RFEM.

Bei der Abbildung einer Rippe aus Stahlbeton mit darüberstehender Mauerwerkswand besteht die Gefahr einer Unterbemessung der Rippe, wenn das Tragverhalten des Mauerwerks nicht korrekt berücksichtigt und die Verbindung zwischen Mauerwerkswand und Unterzug nicht ausreichend genau modelliert wird. Dieser Artikel soll sich mit dieser Problematik und den möglichen Modellierungen einer solchen Konstruktion auseinandersetzen. Im Beispiel wird die Bewehrung rein aus den Schnittgrößen und ohne jegliche konstruktive Mindestbewehrung ermittelt.

Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).

Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:

• Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
• Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6

È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.

• 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
• 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.

Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.

Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.

Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:

• Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
• Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .

Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:

• Configurazioni di calcolo sismico
• Distinzione delle classi di duttilità DCL, DCM, DCH
• Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
• Verifica del valore limite per il coefficiente di comportamento
• Verifica della capacità 'Colonna forte - trave debole'
• Dettagli e regole particolari per la duttilità di curvatura
• Dettagli e regole particolari per la duttilità locale
