Anhand dieses Modells wurde die Aufbringung freier Kreislasten auf kegelförmige Bodenplatten demonstriert.

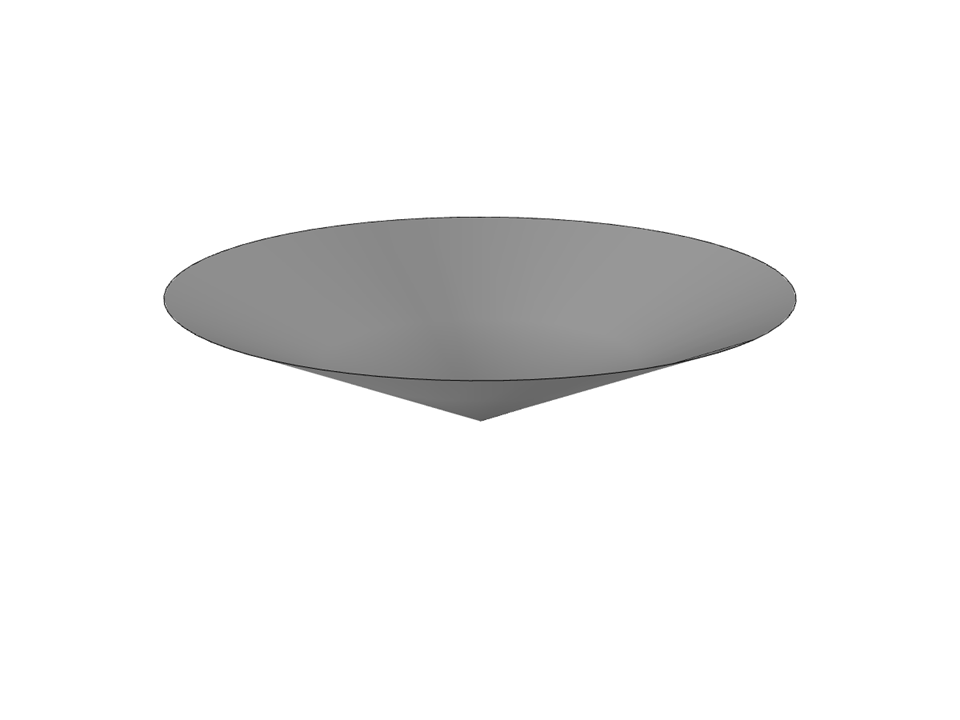

Kegelförmige Bodenplatte
| Anzahl Knoten | 5 |
| Anzahl Linien | 3 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 38,065 t |
| Abmessungen | 18.271 x 18.216 x 9.226 m |
| Programmversion | 5.23.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
