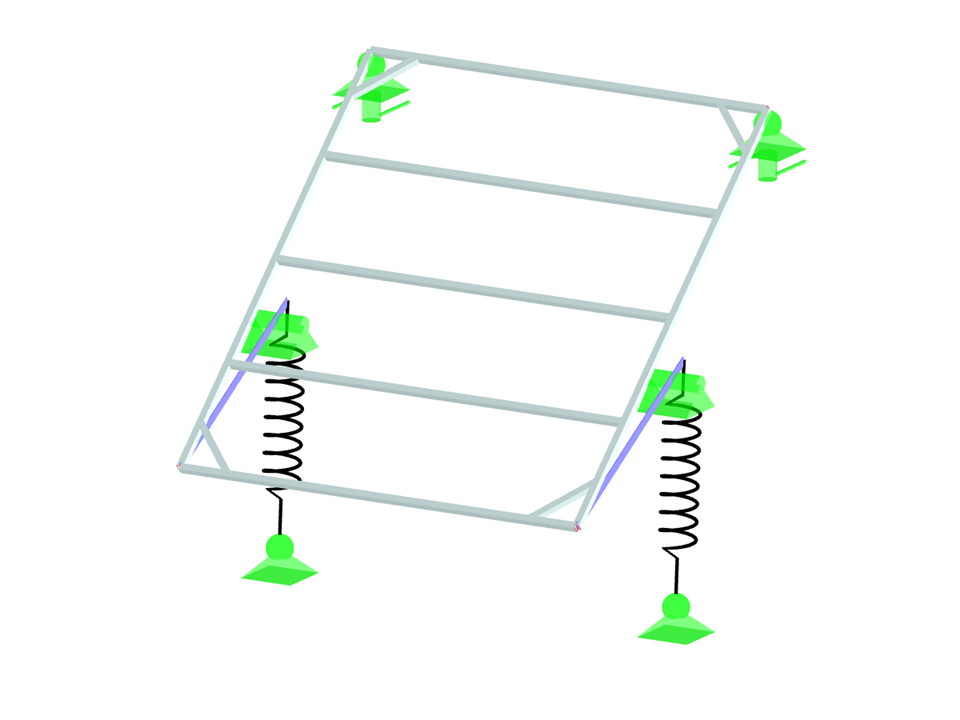

Porta del garage
| Numero di nodi | 24 |
| Numero di aste | 31 |
| Numero di casi di carico | 1 |
| Peso totale | 0,029 t |
| Dimensioni | 3.000 x 2.333 x 3.000 m |
| Versione del programma | 8.26.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
