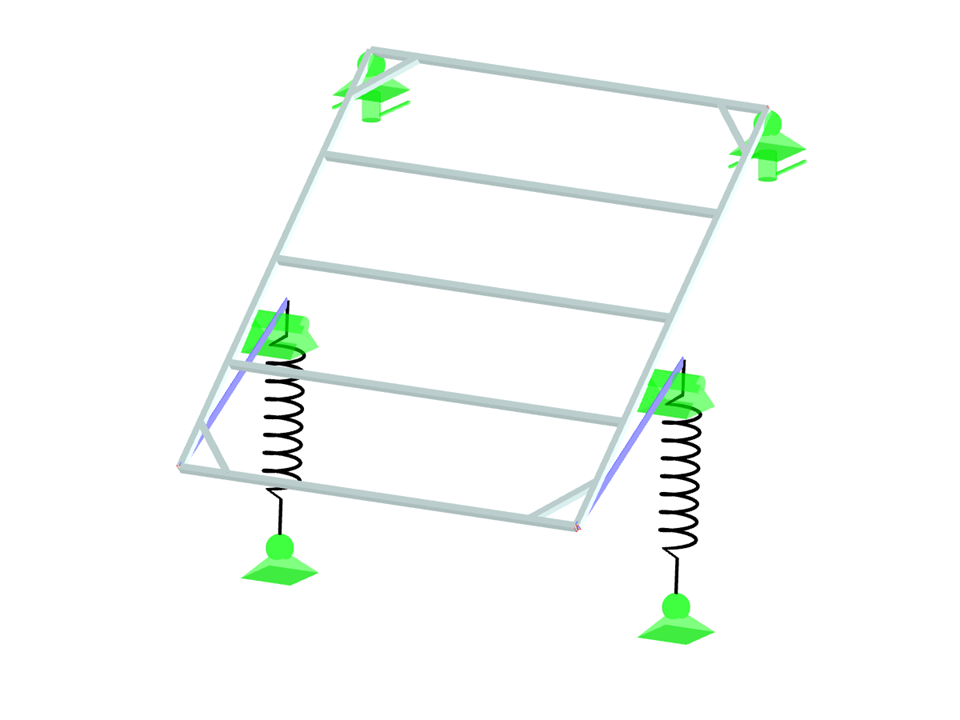

Mit diesem Modell eines Garagentors wird die Verwendung und die Eigenschaften des Stabtyps 'Feder' demonstriert.
Garagentor
| Anzahl Knoten | 24 |
| Anzahl Stäbe | 31 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0.029 t |
| Abmessungen | 3.000 x 2.333 x 3.000 m |
| Programmversion | 8.26.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
