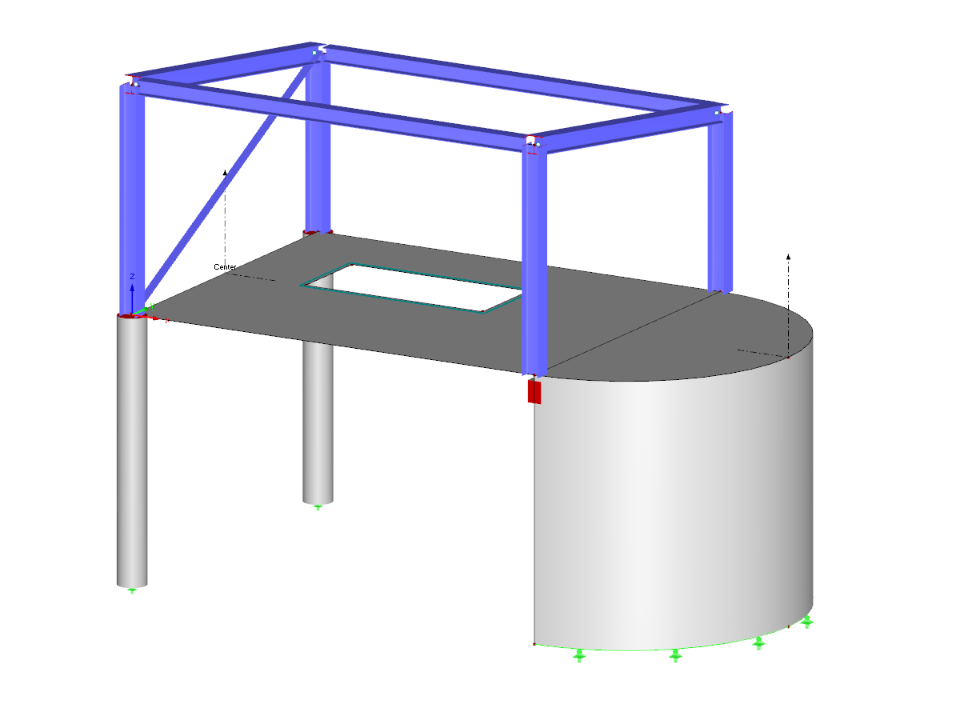

Questo modello è stato utilizzato a scopo di esempio nei video tutorial degli studenti di analisi dinamica.
Modello dinamico per studenti
| Numero di nodi | 18 |
| Numero di linee | 23 |
| Numero di aste | 12 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 5 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 55,252 t |
| Dimensioni | 10.668 x 8.477 x 6.096 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
