Model ten został wykorzystany na przykład w tutorialach wideo dla studentów z analizy dynamicznej.

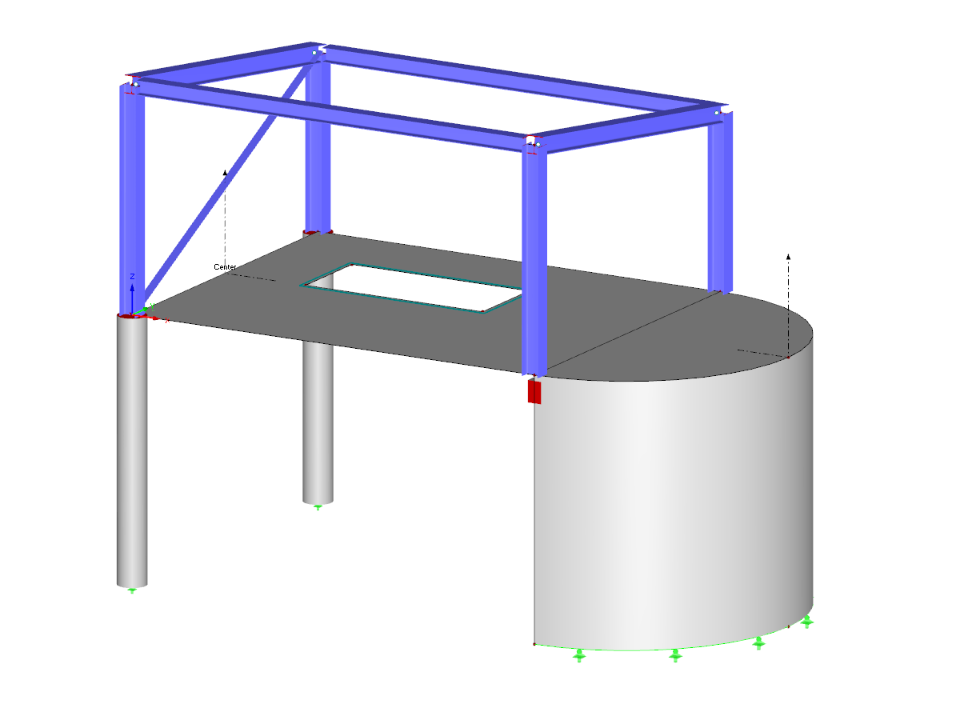

Model dynamiczny dla studentów
| Liczba węzłów | 18 |
| Liczba linii | 23 |
| Liczba prętów | 12 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 5 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 55,252 t |
| Wymiarowanie | 10,668 x 8,477 x 6,096 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
