Vorrei convertire il carico da carico di superficie a carico di linea, cioè applicarlo alle singole travi. Come posso farlo senza utilizzare un'area ausiliaria?
In RFEM e RSTAB, è possibile convertire automaticamente i carichi superficiali in carichi di aste o di linee. Ci sono tre opzioni disponibili per questo:
Carichi delle aste da carichi superficiali via piano
Carichi delle aste da carichi superficiali tramite celle
Carichi di linea da carichi di superficie sulle aperture
Se si convertono i carichi della superficie in carichi dell'asta, è necessario definire un piano utilizzando i nodi degli angoli o selezionare le celle corrispondenti nella finestra grafica. Il carico superficiale può essere applicato all'intera superficie o, se necessario, all'area efficace delle aste o alla sua proiezione.
È possibile trovare le funzioni nel menu del programma in Strumenti → Genera carichi.

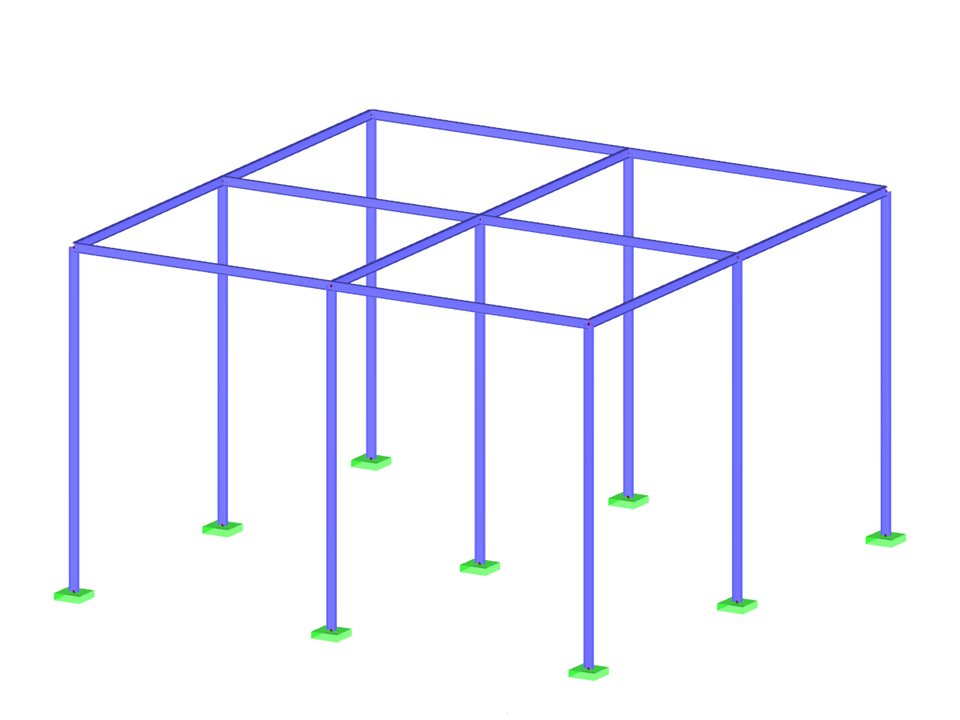

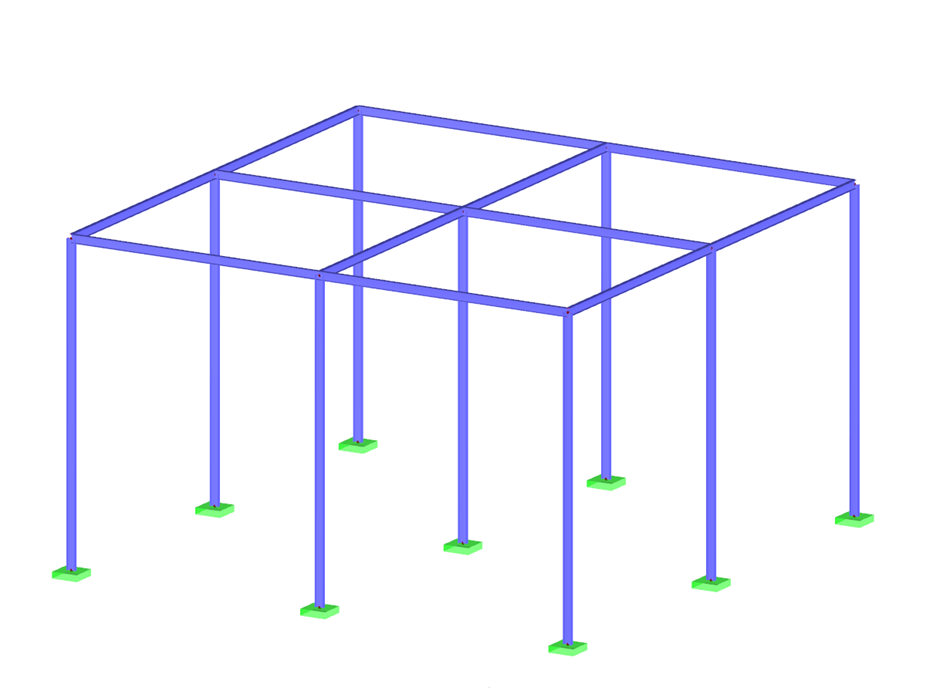

Modello utilizzato in
Strutture intelaiate in acciaio
| Numero di nodi | 18 |
| Numero di linee | 21 |
| Numero di aste | 21 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,798 t |
| Dimensioni (metriche) | 10,000 x 6,000 x 10,000 m |
| Dimensioni (imperiali) | 32.81 x 19.69 x 32.81 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
