Ich möchte die Flächenlast auf Linienlast d.h. auf einzelne Träger umwandeln. Wie kann das ohne eine Hilfefläche gemacht werden?

In RSTAB und RFEM können die Flächenlasten automatisch in Stab- oder Linienlasten übertragen werden. Dafür gibt es 3 Möglichkeiten:

Stablasten aus Flächenlasten anhand einer Ebene
Stablasten aus Flächenlasten über die Zellen
Linienlasten aus Flächenlasten an Öffnungen

Bei einer Übertragung aus Flächenlasten auf Stablasten muss die Ebene über Eckknoten definiert oder in der Grafik zugehörige Zellen ausgewählt werden. Die Flächenlast kann auf die gesamte Oberfläche oder gegebenenfalls nur auf die wirksame Oberfläche der Stäbe oder auf ihre Arbeitsebene angewendet werden.

Die Funktionen sind im Programm unter Extras > Lasten Generieren zu finden.

Modell verwendet in
Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

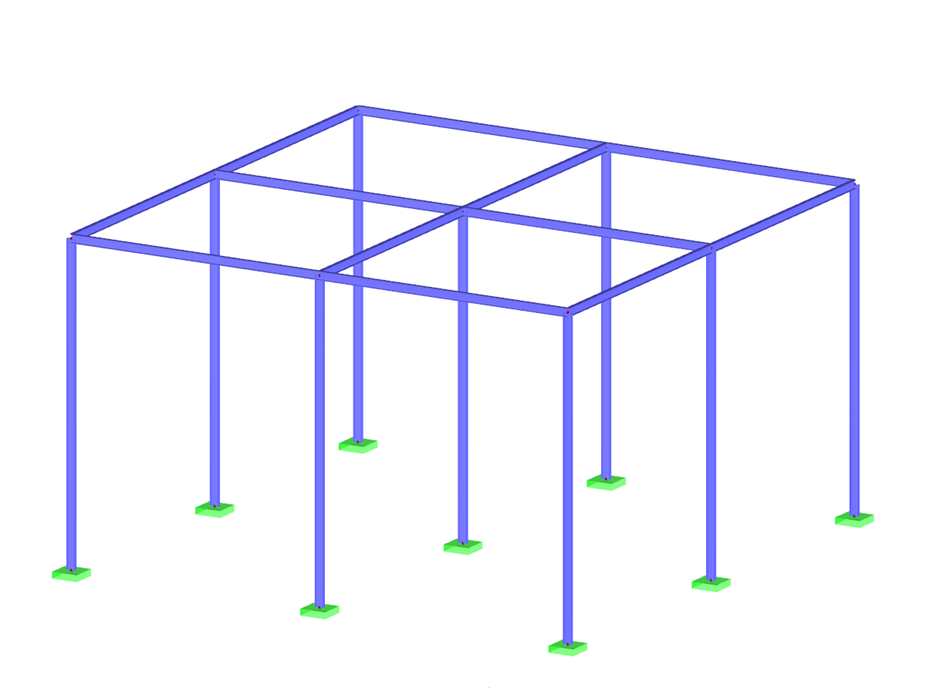

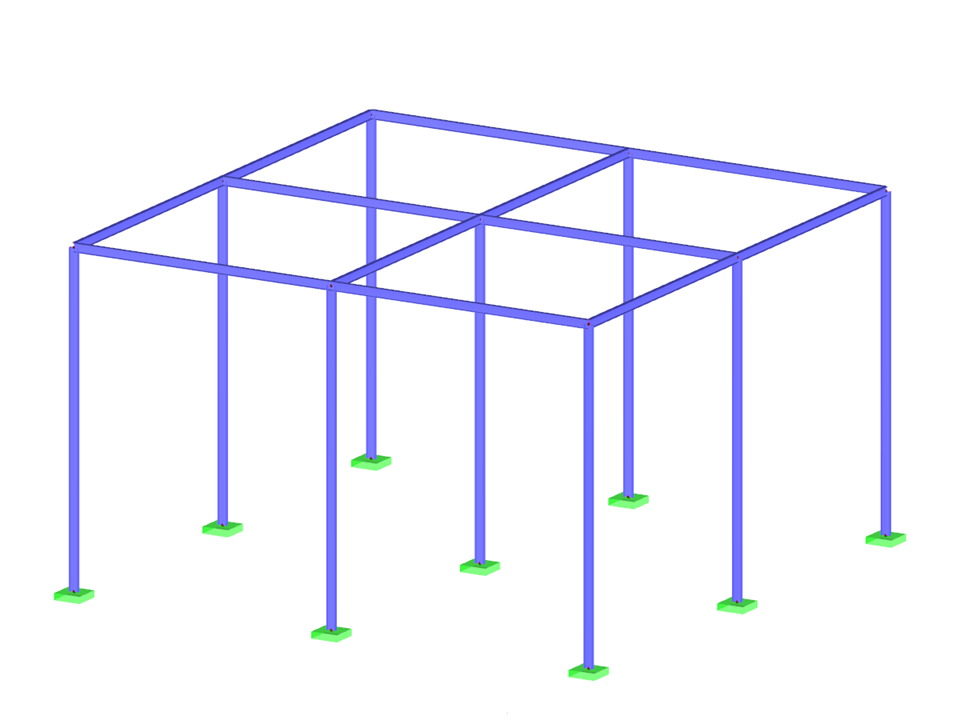

Stahlrahmen

Anzahl Knoten 18
Anzahl Linien 21
Anzahl Stäbe 21
Anzahl Flächen 0
Anzahl Volumenkörper 0
Anzahl Lastfälle 1
Anzahl Lastkombinationen 0
Anzahl Ergebniskombinationen 0
Gesamtgewicht 1,798 t
Abmessungen (metrisch) 10,000 x 6,000 x 10,000 m
Abmessungen (imperial) 32.81 x 19.69 x 32.81 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
