Il primo edificio per uffici di legno di Wittywood, Spagna (Barcellona)
Consulente strutturale:
Estudi M103 (Jorge Blasco Miguel e Ferran Peralba Garrabou)
'''estudi-m103-slp.negocio .sito

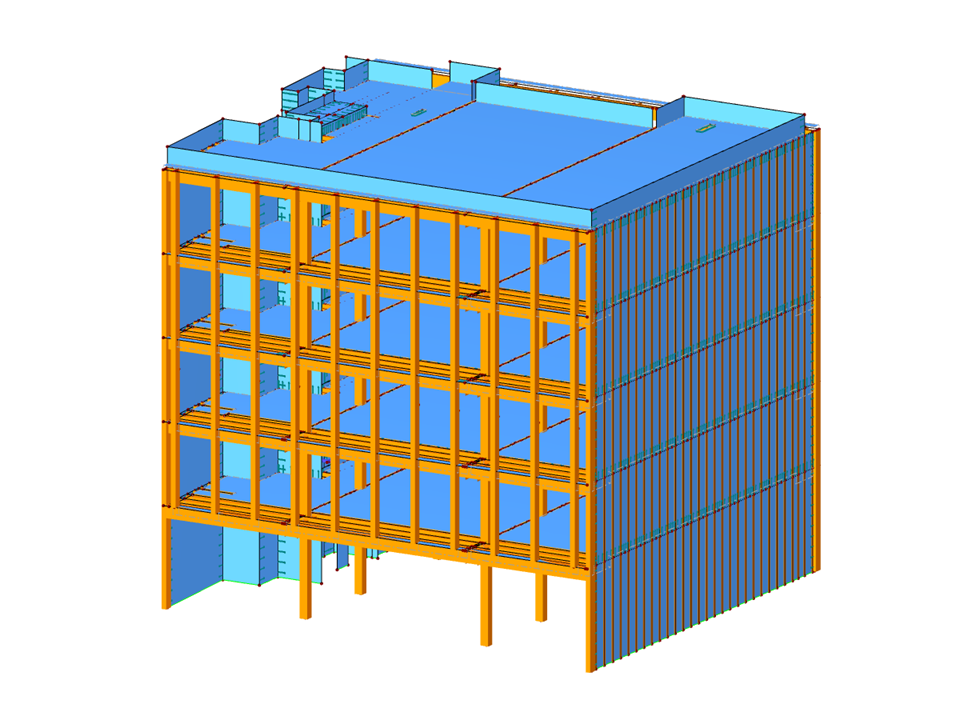

edificio per uffici in legno
| Numero di nodi | 3106 |
| Numero di linee | 5741 |
| Numero di aste | 2555 |
| Numero di superfici | 209 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di carico | 158 |
| Nr. di combinazioni di risultati | 6 |
| Peso totale | 420,219 t |
| Dimensioni | 23.651 x 21.332 x 22.100 m |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Progetto cliente
Generale
Generale
Knowledge Base
Knowledge Base
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
Utilizzando il tipo di piano " Solo trasferimento del carico ", è possibile creare solai senza considerare l'effetto di rigidezza dentro e fuori dal piano. Questo tipo di elemento raccoglie i carichi sul soffitto e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
