Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rfs). Per ulteriori informazioni sui modelli parametrizzati e sui blocchi, vedere il breve video tutorial - SVT 010 | Creazione e importazione di blocchi - vedere il collegamento seguente.
Il modello è stato creato dal team tecnico di Dlubal Latam.

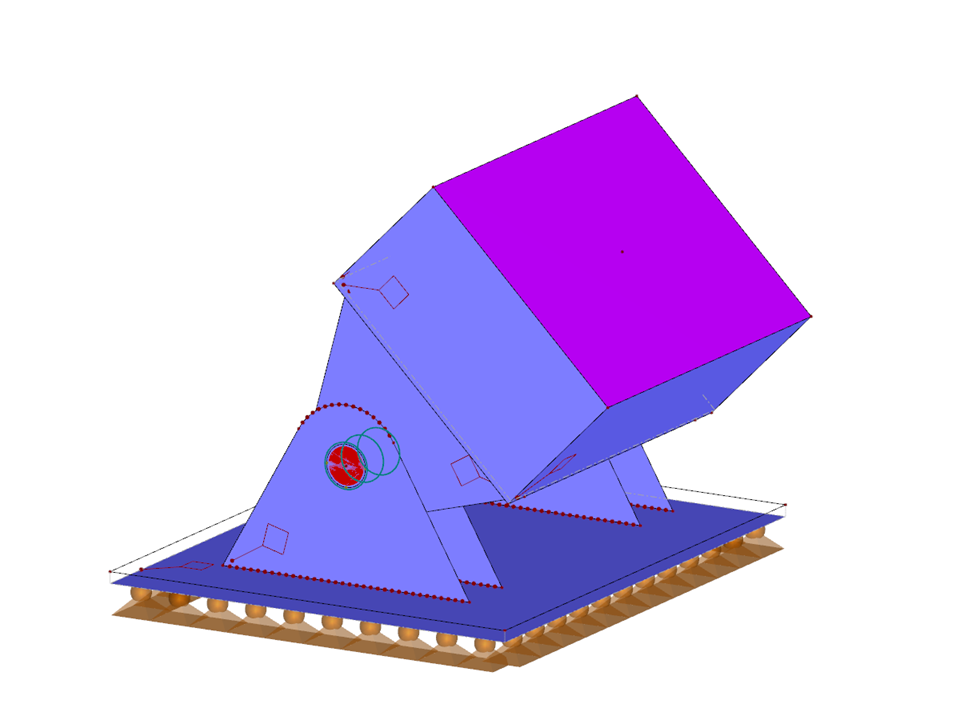

Collegamento a cerniera
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 67 |
| Numero di linee | 53 |
| Numero di aste | 2 |
| Numero di superfici | 19 |
| Peso totale | 0,165 t |
| Dimensioni | 0.651 x 0.690 x 0.521 m |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
