Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

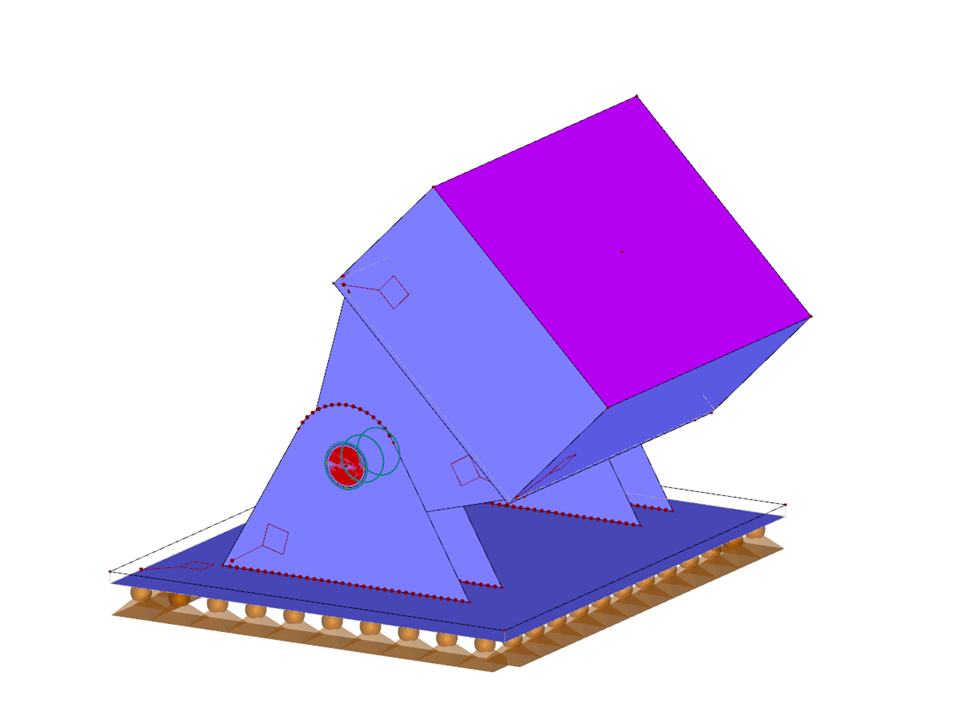

Kloubové připojení
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 67 |
| Počet linií | 53 |
| Počet prutů | 2 |
| Počet ploch | 19 |
| Celková hmotnost | 0,165 t |
| Rozměry | 0,651 x 0,690 x 0,521 m |
| Verze programu | 5.25.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
