Profili in acciaio laminato a caldo con sezione in cemento armato.

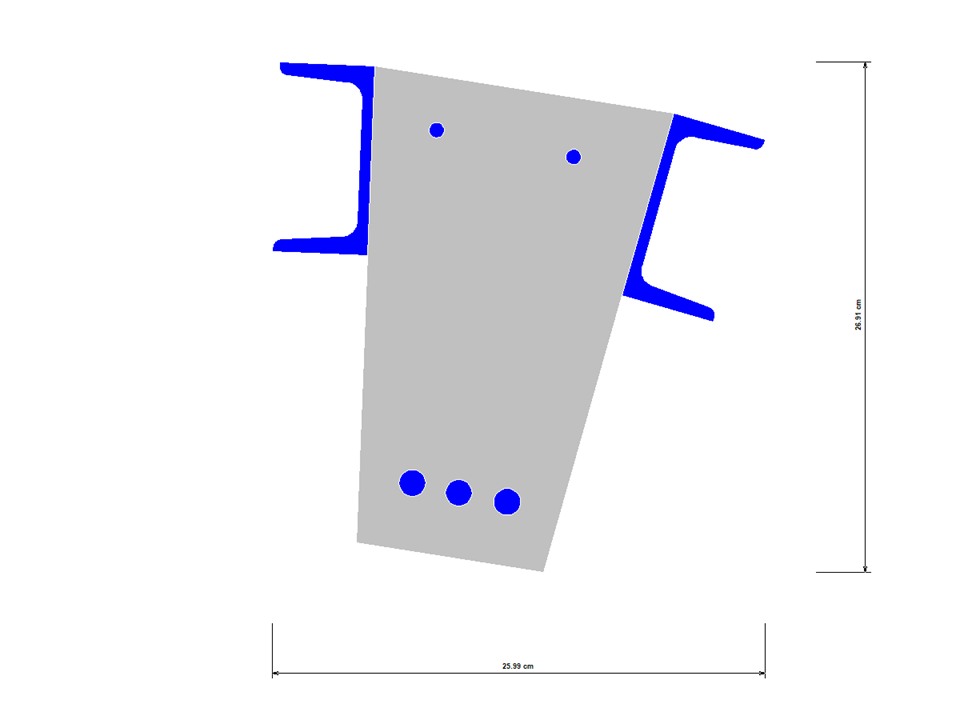

sezione trasversale composta
| Numero di nodi | 8 |
| Numero di linee | 5 |
| Numero di superfici | 176 |
| Numero di solidi | 178 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
C'è una complessità nota nel calcolo della risposta al calpestio su piani irregolari o scale di qualsiasi tipo. Footfall Analysis utilizza il modello RFEM e i risultati dell'analisi modale di -rstab-add-on-modules/dynamic-analysis/rf-dynam-pro-natural-vibrations RF-DYNAM Pro - Natural Vibrations per prevedere i livelli di vibrazione in tutte le posizioni di un pavimento. Un rigoroso metodo di analisi è essenziale per consentire un'analisi accurata del comportamento dinamico del pavimento.
Il software incorpora le procedure di analisi più aggiornate, consentendo all'utente di scegliere tra i due metodi di calcolo più utilizzati disponibili, vale a dire il metodo del centro di calcestruzzo (CCIP-016) e il metodo Steel Construction Institute (P354).
- L'analisi di calpestio si collega a RFEM, utilizzando la geometria del modello da lì, quindi l'utente non è tenuto a creare un secondo modello specifico per l'analisi di calpestio
- Consente all'utente di analizzare qualsiasi tipo di struttura per l'analisi di calpestio, indipendentemente dalla forma, dal materiale o dall'uso
- Predizioni rapide e accurate di risposte risonanti e impulsive (transitori).
- Misura cumulativa dei livelli di vibrazione - analisi VDV
- Output intuitivo che consente all'ingegnere di consigliare miglioramenti delle aree critiche in modo conveniente
- Controllo del limite di superamento/non superamento secondo BS 6472 e ISO 10137
- Selezione delle forze di eccitazione: CCIP-016, SCI P354, AISC DG11 per solai e scale
- Curve di ponderazione della frequenza (BS 6841)
- Indagine rapida per il modello completo o aree specifiche
- Analisi della dose di vibrazione (VDV)
- Regolazione delle frequenze di deambulazione minima e massima e del peso del deambulatore
- Valori di smorzamento immessi dall'utente
- Variando il numero di passi per la risposta risonante, l'input dell'utente o il software calcolato
- Limite di risposta ambientale basato su BS 6472 e ISO 10137
- Coefficienti di risposta massimi complessivi e nodi critici
- Analisi risonante (coefficiente di risposta massimo, accelerazione efficace, nodo critico, frequenza critica)
- Analisi impulsiva (transitoria) (coefficiente di risposta massimo, accelerazione/velocità di picco, accelerazione/velocità RMS, nodo critico, frequenza critica)
- Valori della dose di vibrazione per analisi sia risonante che impulsiva
Grafici
- Coefficiente di risposta vs frequenza di camminata
- Partecipazione di massa vs automodi
- Cronologia temporale della velocità
