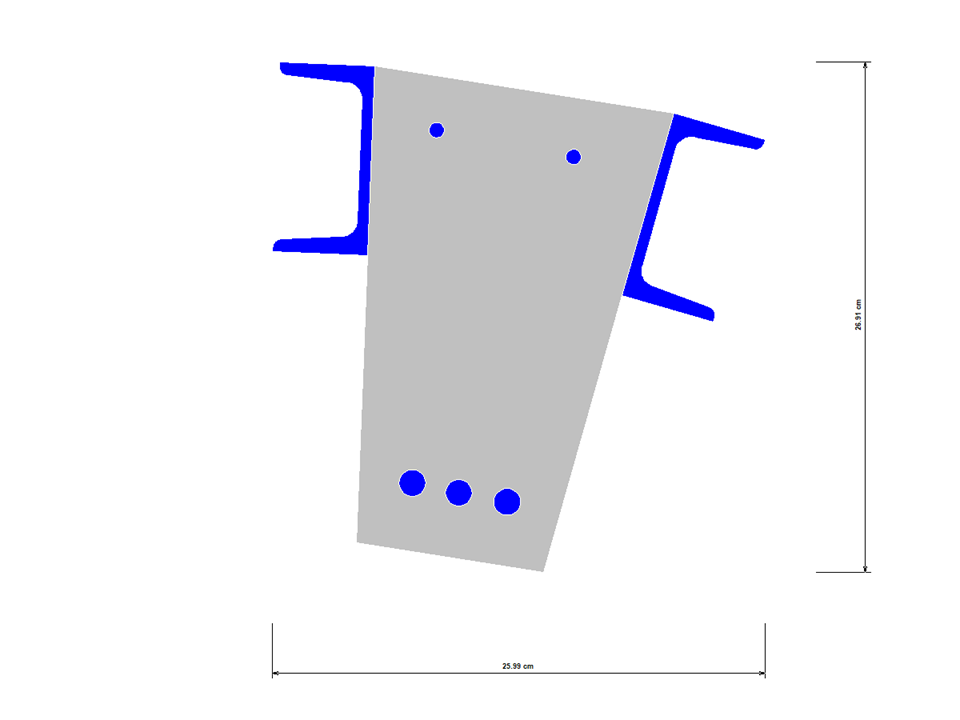

Stalowe ceowniki walcowane na gorąco o przekroju żelbetowym.
przekrój zespolony
| Liczba węzłów | 8 |
| Liczba linii | 5 |
| Liczba powierzchni | 176 |
| Ilość brył | 178 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Funkcja produktu
Wydarzenie
Wydarzenie
.png?mw=350&hash=f2f21631ef897665a69001a3aa3c9622ae8522c4)
Obliczenia częstotliwości kroków dla każdego rodzaju nieregularnych płyt podłogowych lub schodów wymagają złożonych obliczeń. Footfall Analysis wykorzystuje model RFEM oraz wyniki analizy modalnej RF-DYNAM Pro - Natural Vibrations do prognozowania poziomów drgań we wszystkich miejscach na kondygnacji. Dokładne zbadanie dynamicznego zachowania stropu wymaga dokładnej analizy.
Oprogramowanie wykorzystuje najnowocześniejsze procedury analityczne, dzięki czemu użytkownik może wybrać jedną z dwóch najczęściej stosowanych metod obliczeniowych, a mianowicie metodę Concrete Centre Method CCIP-016) lub metodę Construction Institute Method (P354).
- Analiza Footfall łączy się z programem RFEM, wykorzystując geometrię modelu, dzięki czemu użytkownik nie musi tworzyć drugiego modelu specjalnie do analizy Footfall
- Umożliwia użytkownikowi analizę każdego typu konstrukcji, niezależnie od kształtu, materiału lub zastosowania
- Szybkie i dokładne przewidywanie odpowiedzi rezonansowych i impulsowych (przejściowych)
- Zbiorczy pomiar poziomów drgań – analiza VDV
- Intuicyjne dane wyjściowe, które umożliwiają inżynierowi sugerowanie ulepszeń w krytycznych obszarach w ekonomiczny sposób.
- Ocena przekroczenia wartości granicznych zgodnie z BS 6472 i ISO 10137
- Wybór sił wzbudzających: CCIP-016, SCI P354, AISC DG11 do podłóg i schodów
- Krzywe ważenia częstotliwościowego (BS 6841)
- Szybkie sprawdzenie całego modelu lub określonych obszarów
- Analiza dawki drgań (VDV)
- Regulacja minimalnej i maksymalnej częstotliwości chodzenia oraz wagi pieszego
- Dane wejściowe tłumienia wprowadzane przez użytkownika
- Ustawienie liczby kroków dla odpowiedzi rezonansowej poprzez wprowadzenie danych przez użytkownika lub obliczenie przez program
- Wartość graniczna reakcji środowiskowej w oparciu o BS 6472 i ISO 10137
- Ogólne maksymalne współczynniki odpowiedzi i węzły krytyczne
- Analiza rezonansowa (maksymalny współczynnik odpowiedzi, przyspieszenie RMS, węzeł krytyczny, częstotliwość krytyczna)
- Analiza impulsowa (przejściowa) (maksymalny współczynnik odpowiedzi, szczytowe przyspieszenie/prędkość, RMS przyspieszenie/prędkość, węzeł krytyczny, częstotliwość krytyczna)
- Wartości dawki drgań dla analizy rezonansowej i impulsowej
Wykresy
- Współczynnik odpowiedzi a częstotliwość ruchu pieszego
- Udział masy a postacie własne
- Analiza czasowa prędkości
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
