Un modello creato dal team tecnico di Dlubal Latam. Il modello può anche essere disponibile come blocco parametrizzato nel sito di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (il tipo di file *.rfs).

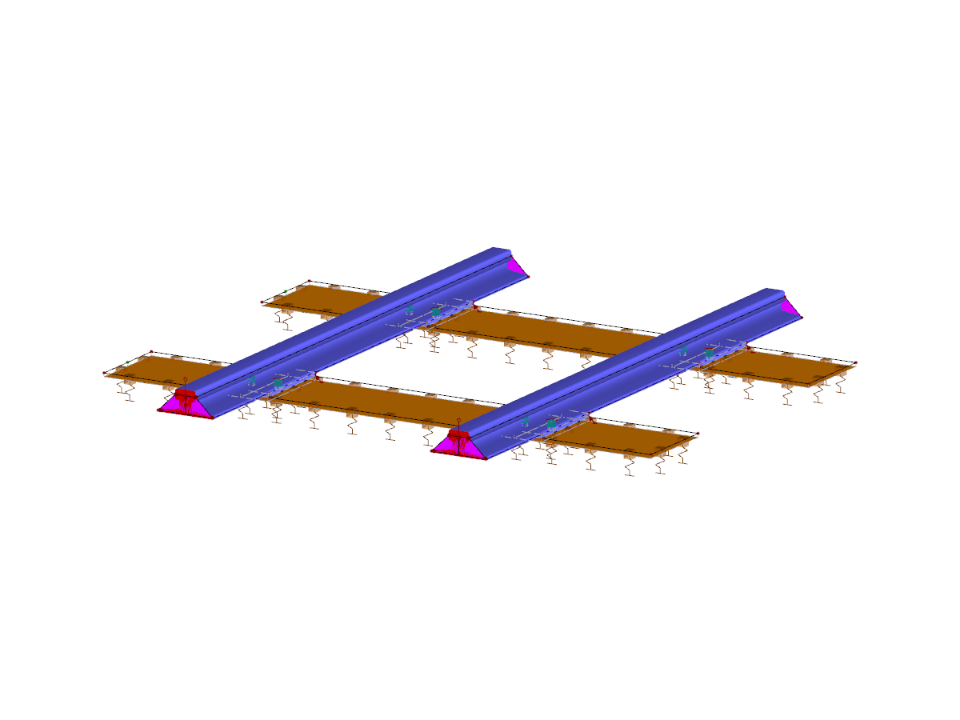

Sezione ferroviaria
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 150 |
| Numero di linee | 182 |
| Numero di aste | 10 |
| Numero di superfici | 96 |
| Numero di solidi | 8 |
| Peso totale | 0,529 t |
| Dimensioni | 2.000 x 2.000 x 0.083 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
