Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs).

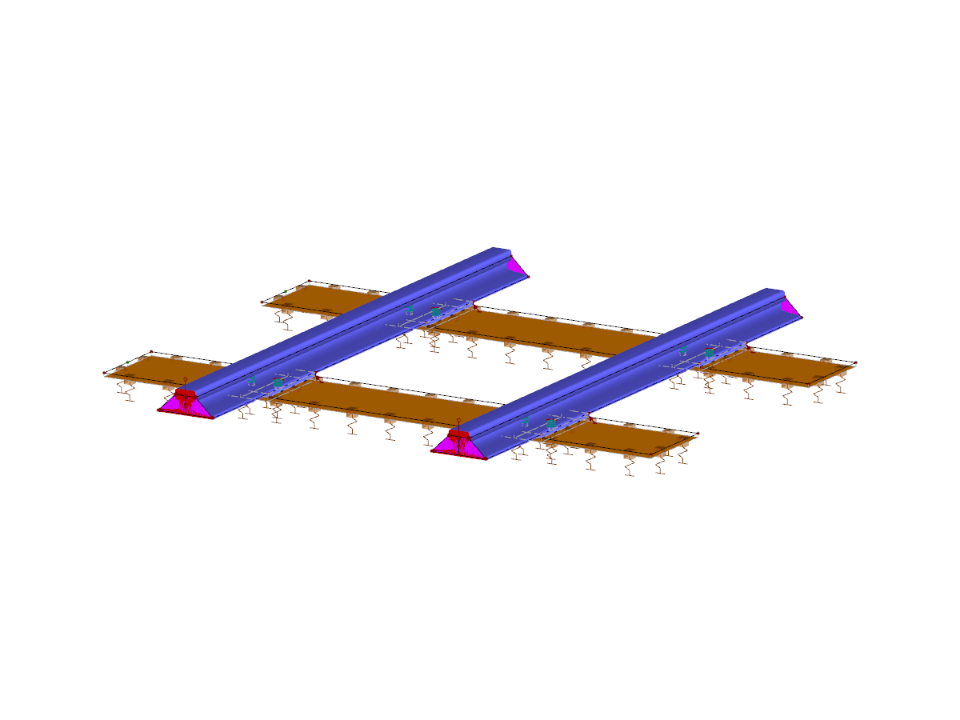

Železniční úsek
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 150 |
| Počet linií | 182 |
| Počet prutů | 10 |
| Počet ploch | 96 |
| Počet těles | 8 |
| Celková hmotnost | 0,529 t |
| Rozměry | 2,000 x 2,000 x 0,083 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
