Un modello creato dal team tecnico di Dlubal Latam. Il modello può anche essere disponibile come blocco parametrizzato nel sito di Dlubal Latam.

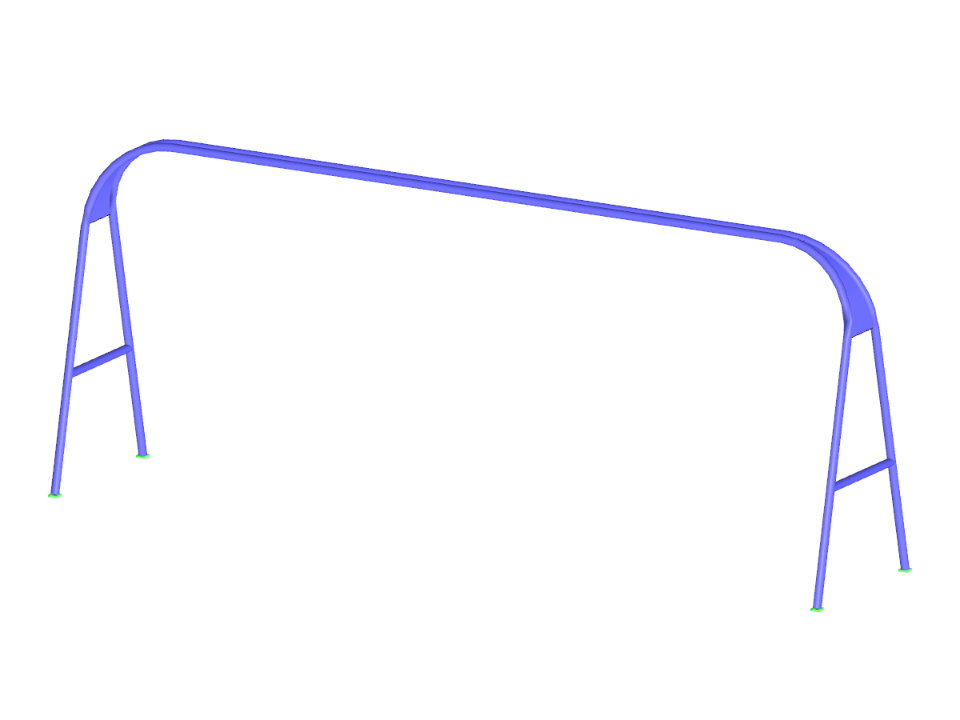

Supporto per poster
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 20 |
| Numero di linee | 16 |
| Numero di aste | 12 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 0,902 t |
| Dimensioni | 15.000 x 6.000 x 3.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
