Online manuál programu RFEM - Plochy (anglicky)
Model vytvořený technickou skupinou Dlubal Latam. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.

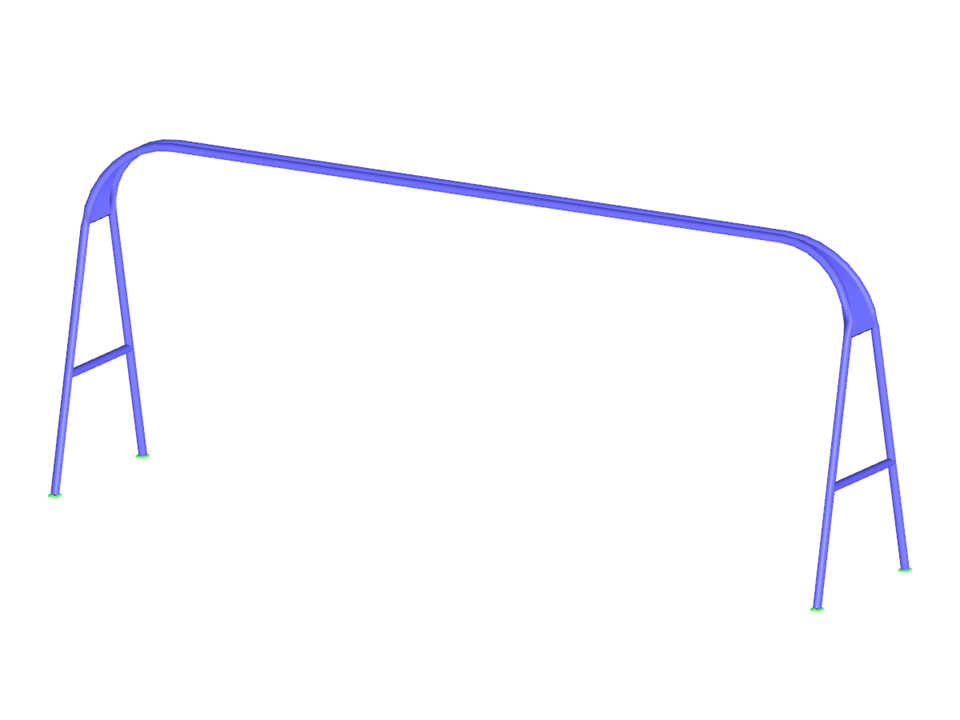

Konstrukce pro reklamní plochy
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 20 |
| Počet linií | 16 |
| Počet prutů | 12 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 0,902 t |
| Rozměry | 15,000 x 6,000 x 3,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
