Manuale RFEM Online | 4.4 Superfici
Diversi modelli di fondazione su una colonna in acciaio

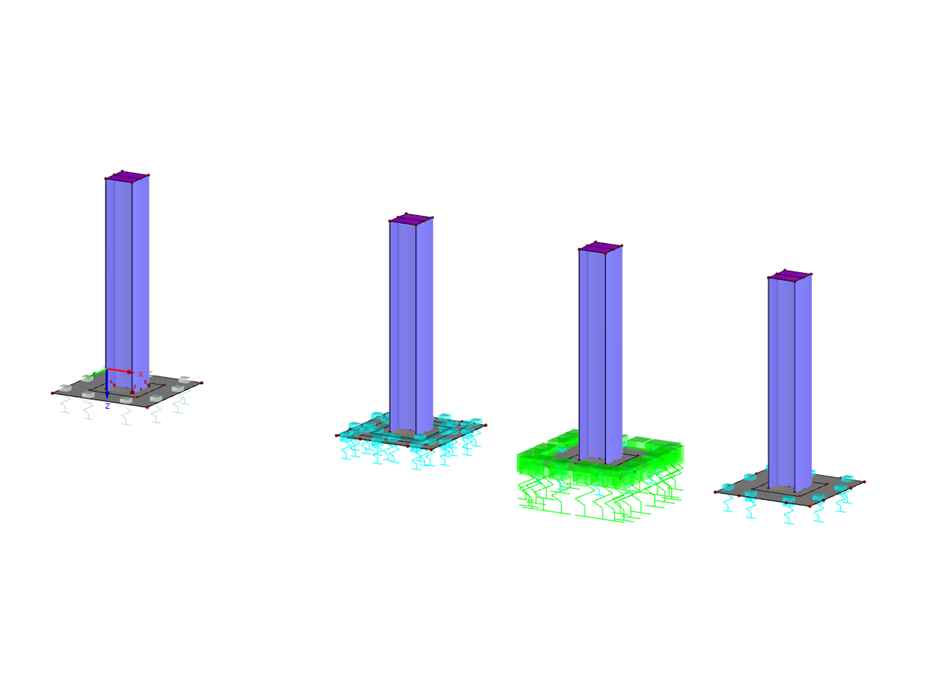

Tensioni di contatto della colonna
| Numero di nodi | 118 |
| Numero di linee | 154 |
| Numero di aste | 4 |
| Numero di superfici | 31 |
| Numero di casi di carico | 1 |
| Peso totale | 6,384 t |
| Dimensioni | 8.000 x 1.338 x 2.169 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
