Naprężenia kontaktowe słupa

Model do pobrania

9. lutego 2022

003162

Markus Baumgärtel

RFEM 5

Pręty | Powierzchnie

Konstrukcje stalowe | Ogólne informacje

Opis

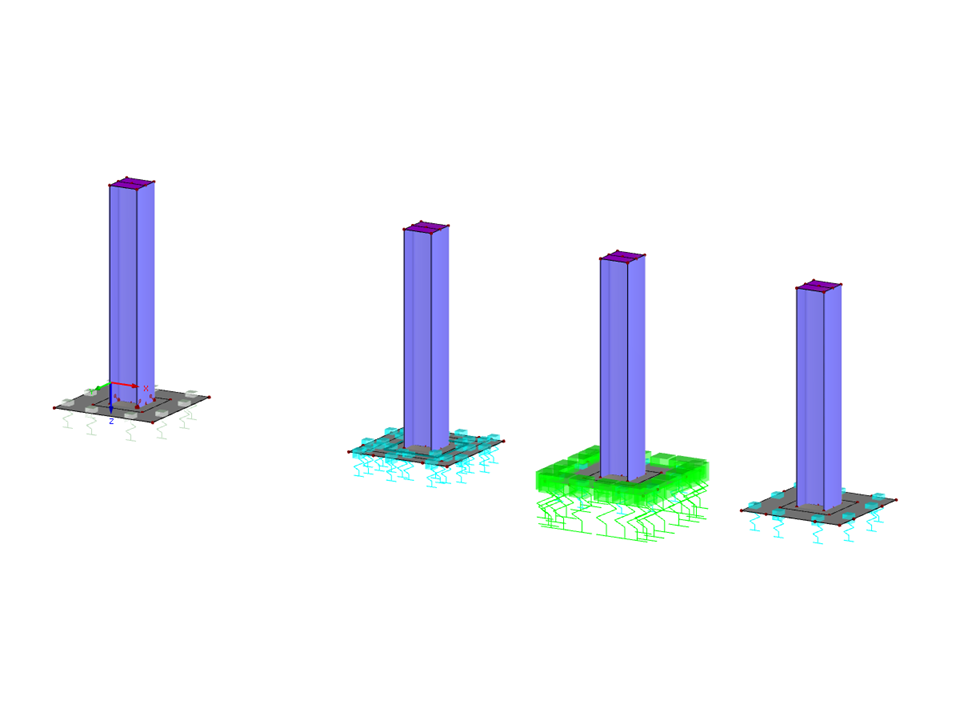

Różne modele posadowienia na słupie stalowym

Słowa kluczowe

fundament Grunt Słup stalowy

Skomentuj...

0 Komentarz

Liczba węzłów 118
Liczba linii 154
Liczba prętów 4
Ilość powierzchni 31
Ilość przypadków obciążenia 1
Ciężar całkowity 6 384 t
Wymiarowanie 8 000 x 1,338 x 2,169 m²
Wersja programu 5.27.01

1 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
