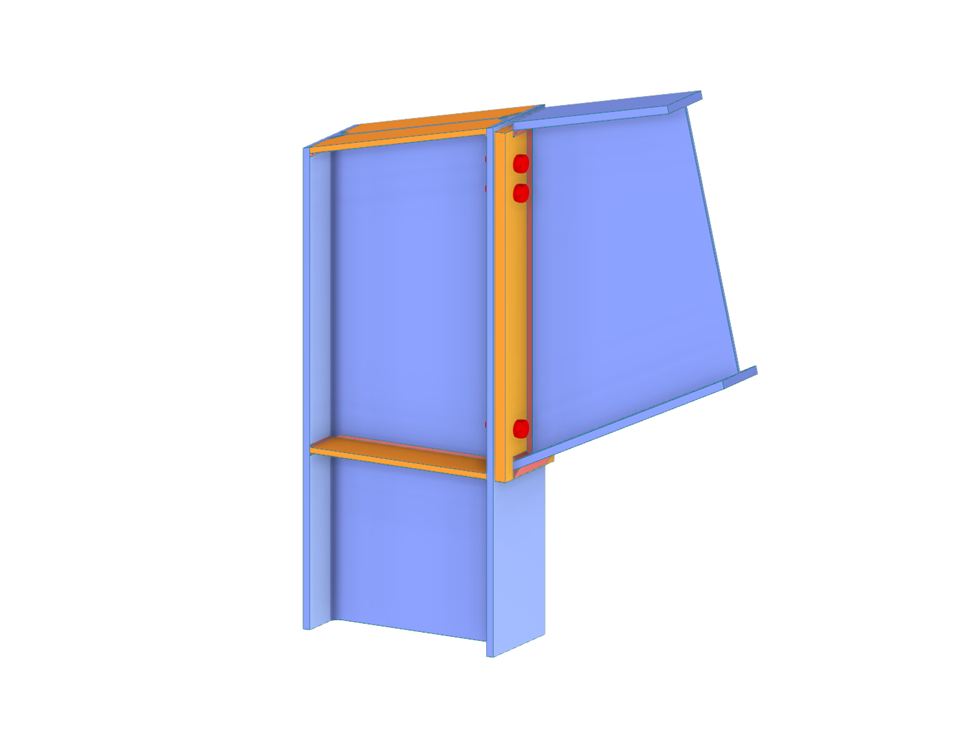

Collegamento rigido in acciaio | 2
| Numero di nodi | 62 |
| Numero di linee | 91 |
| Numero di aste | 89 |
| Numero di superfici | 6 |
| Numero di solidi | 0 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 7,096 t |
| Dimensioni | 13.000 x 6.001 x 15.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Generale
Caratteristiche del prodotto
Caratteristiche del prodotto
Nell'add-on Giunti acciaio , è possibile classificare la rigidezza del giunto.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nella tabella come "incernierata", "semirigida" o "rigida".
Vai al video esplicativo
Nell'add-on Giunti acciaio , si ha la possibilità di considerare la precompressione dei bulloni nell'analisi per tutti i componenti.
È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
Vai al video esplicativo
Nell'add-on Giunti acciaio, è possibile progettare collegamenti di aste con sezioni trasversali composte. Inoltre, è possibile eseguire le verifiche del giunto per quasi tutte le sezioni trasversali in parete sottile della libreria di RFEM.
Vai al video esplicativo
Collegamento complesso di travi orizzontali al pilastro e collegamento di diagonali di armatura
Il modello di connessione è stato modellato utilizzando circa 50 componenti. Il modello è stato creato in base all'esempio reale di utilizzo nella struttura.
