Questa tesi è incentrata sul confronto della progettazione di collegamenti utilizzando il metodo dei componenti e il metodo degli elementi finiti. L'introduzione di questa tesi si occupa di una sintesi dei problemi della progettazione dei collegamenti bullonati della piastra di estremità utilizzando componenti ed elementi finiti. Un modello analitico che simula il collegamento reale è diviso in componenti principali, la cui resistenza, rigidezza e capacità di deformazione sono derivate secondo i principi meccanici e il suo carico.

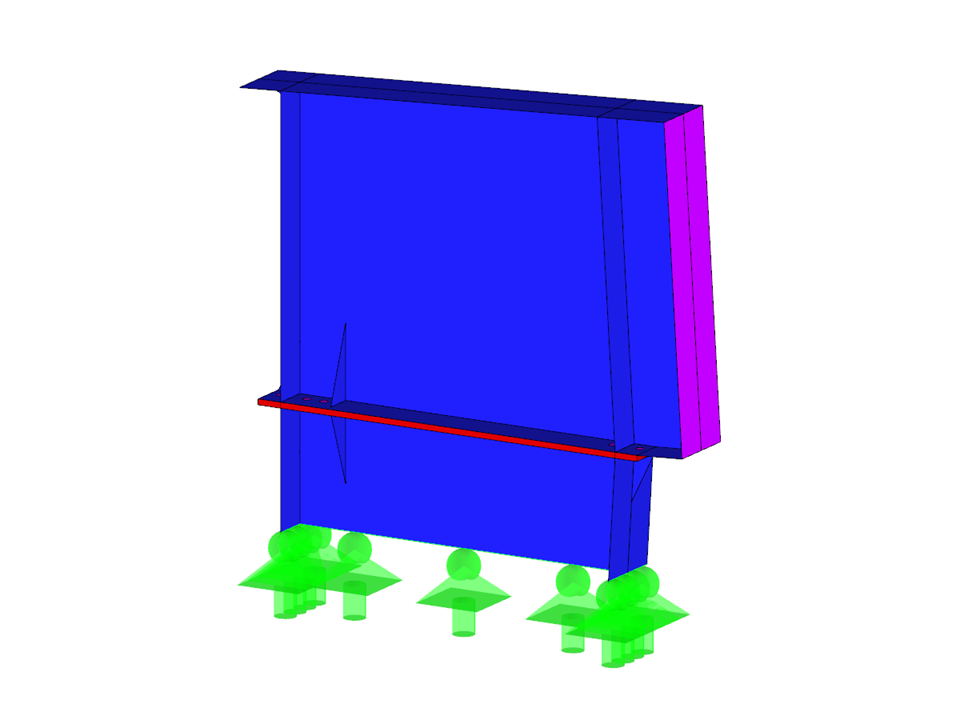

Possibilità di impostare la rigidezza e la resistenza dell'angolo del telaio mediante il metodo analitico e numerico
Numero di nodi | 142 |
Numero di linee | 152 |
Numero di aste | 10 |
Numero di superfici | 67 |
Numero di solidi | 1 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 2 |
Peso totale | 0,788 t |
Dimensioni | 2.004 x 0.410 x 1.877 m |
Versione del programma | 4.10.19 |
I risultati delle tensioni del solido possono essere visualizzati come punti colorati negli elementi finiti.
Il numero di gradi di libertà in un nodo non è più un parametro di calcolo globale in RFEM (6 gradi di libertà per ogni nodo mesh nei modelli 3D, 7 gradi di libertà per l'analisi della torsione di ingobbamento). Quindi, ogni nodo è generalmente considerato con un diverso numero di gradi di libertà, il che porta ad un numero variabile di equazioni nel calcolo.
Questa modifica velocizza il calcolo, specialmente per i modelli in cui si potrebbe ottenere una riduzione significativa del sistema (ad esempio, travi reticolari e strutture a membrana).
Nel navigatore di progetto - Risultati del programma RFEM e anche nella tabella 4.0 è possibile visualizzazione estesa di deformazioni di aste, superfici e solidi (ad esempio, deformazioni principali importanti, deformazioni totali equivalenti, ecc.)
Ad esempio, è possibile visualizzare le deformazioni plastiche determinanti durante la progettazione plastica di collegamenti con elementi di superficie.
I modelli di RFEM e di RSTAB possono essere salvati come modelli 3D glTF (formati *.glb e *.glTF). Visualizza i modelli in 3D in dettaglio con un visualizzatore 3D di Google o Babylon. Prendi i tuoi occhiali per la realtà virtuale, come Oculus, e "cammina" attraverso la struttura.
È possibile integrare i modelli 3D glTF nei propri siti web utilizzando JavaScript secondo queste istruzioni (come sul sito web di Dlubal e-tutorial/Modelli-da-scaricare Modelli da scaricare ).
Ad esempio, posso definire un'asta che assorbe tutte le forze interne, ad eccezione delle forze assiali di compressione?
