A model created by the technical team of Dlubal Latam. The model is also available as a parameterized block at the Dlubal Latam site.
The file to download contains a parametrized model saved as a block (*.rf6 file type).

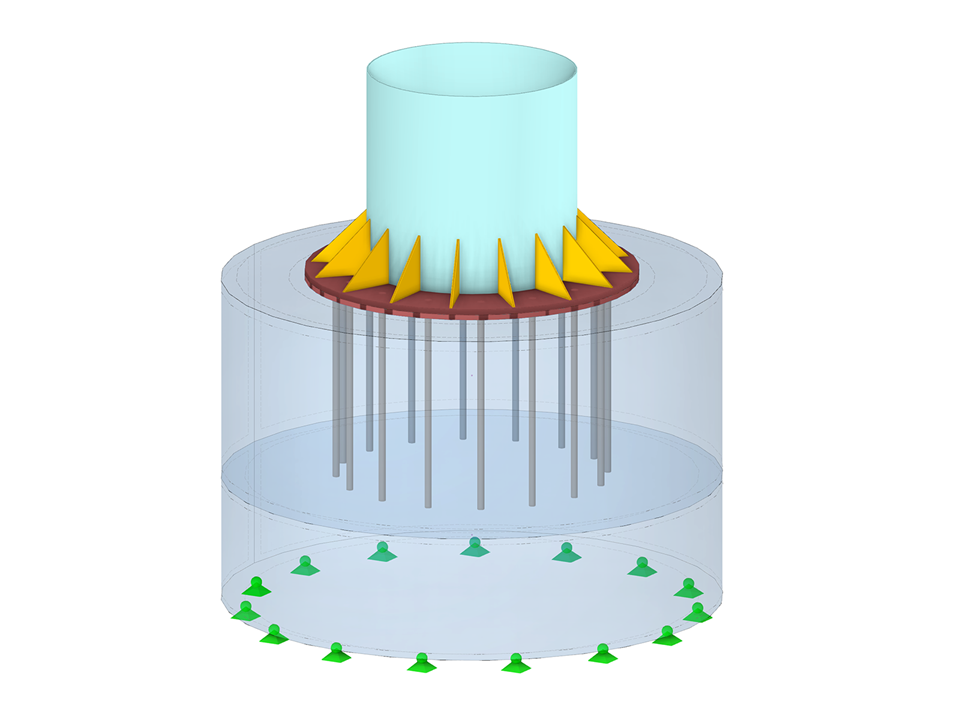

Basamento di colonna
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 167 |
| Numero di linee | 142 |
| Numero di aste | 16 |
| Numero di superfici | 76 |
| Numero di solidi | 3 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 17,106 t |
| Dimensioni | 2.400 x 2.600 x 2.400 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
