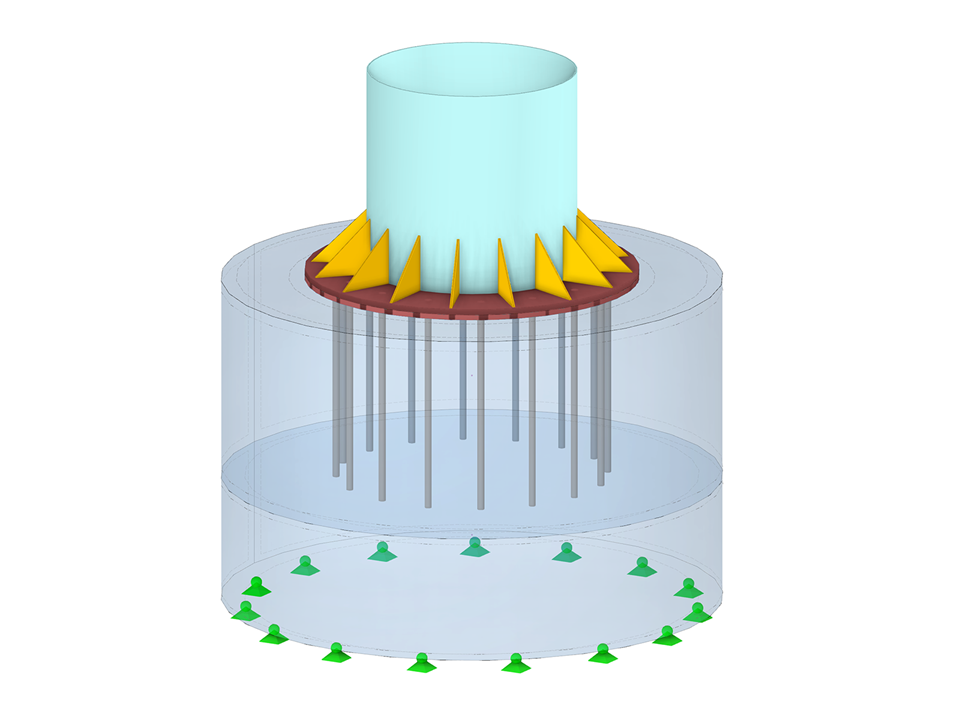

Column Base

Model do pobrania

19. czerwca 2022

003506

RFEM 6

RFEM 5

Pręty | Powierzchnie | Bryły

Konstrukcje stalowe | Ogólne informacje

Opis

Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.

Słowa kluczowe

słup FOUNDATION Stal Połączenie Obliczenia

Skomentuj...

0 Komentarz

Liczba węzłów 167
Liczba linii 142
Liczba prętów 16
Ilość powierzchni 76
Ilość brył 3
Ilość przypadków obciążenia 1
Ilość KO 0
Ilość kombinacji wyników 0
Ciężar całkowity 17,106 t
Wymiarowanie 2400 x 2600 x 2400 m²

2 0

Wyłączenie odpowiedzialności

Pobieranie modeli do analizy statyczno-wytrzymałościowej

Ten model konstrukcyjny można pobrać i wykorzystać w celach szkoleniowych lub w swoich projektach. Nie przejmujemy jednak żadnej gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modelu.
