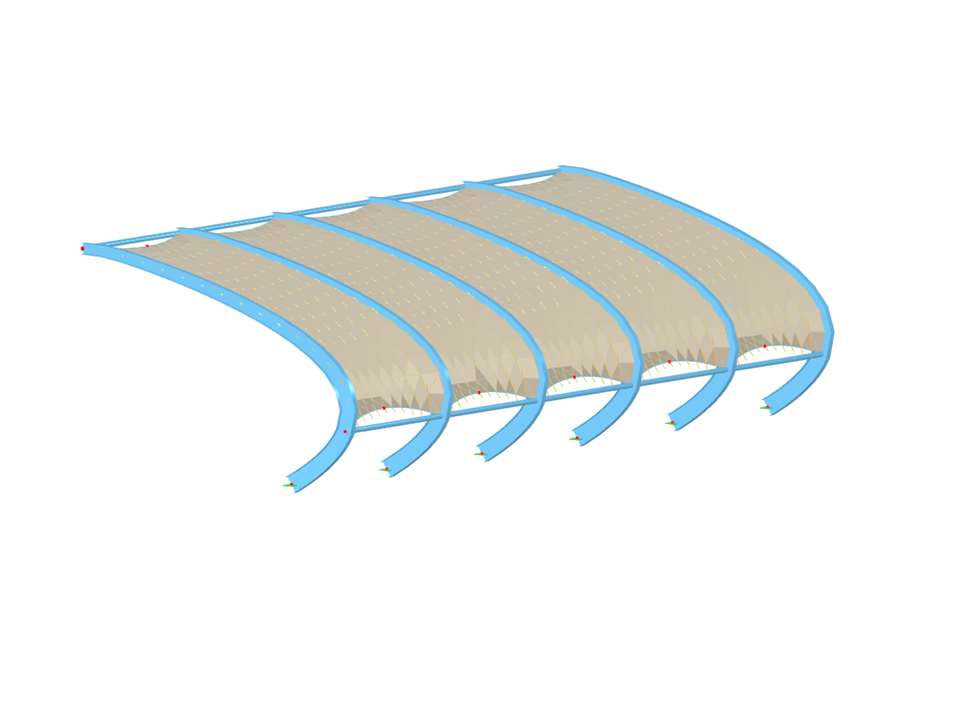

Tensostruttura a membrana della copertura, forma calcolata in RFEM 6, software per l'analisi statica.
Copertura a membrana
| Numero di nodi | 25 |
| Numero di linee | 42 |
| Numero di aste | 32 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,899 t |
| Dimensioni | 6.387 x 5.022 x 25.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
