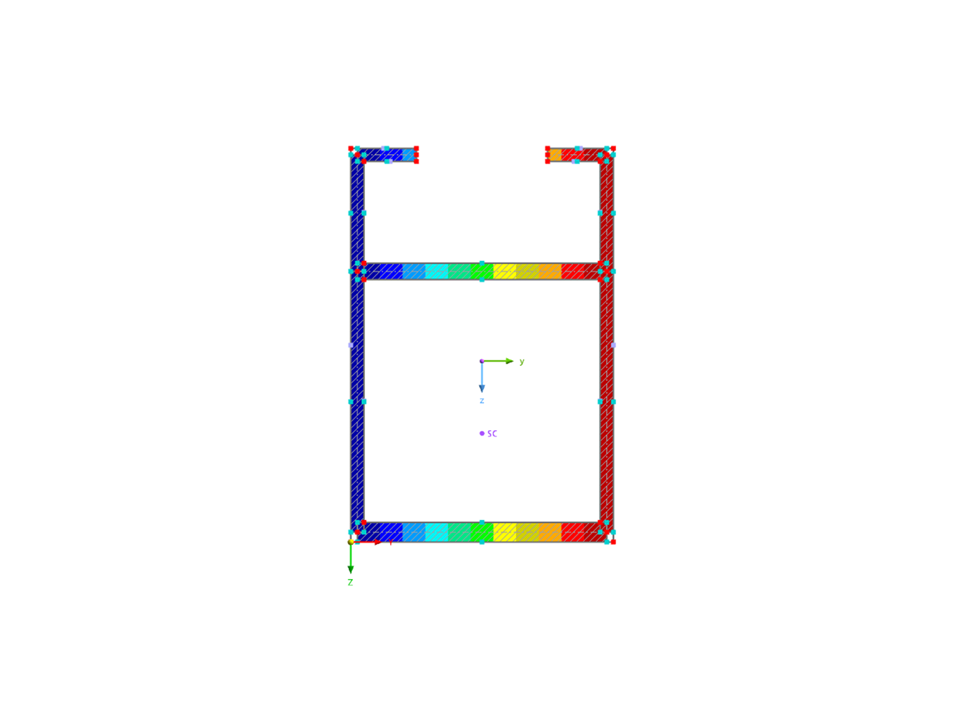

Profilo in alluminio

Questo articolo mostra come creare sezioni trasversali utilizzando i file DXF.

I programmi con fogli di calcolo, come EXCEL, sono apprezzati dagli ingegneri, perché consentono di automatizzare in modo semplice i calcoli e produrre rapidamente i risultati. Pertanto, la combinazione di MS EXCEL utilizzato come interfaccia grafica con l'API Webservice di Dlubal è una scelta ovvia. Utilizzando la libreria gratuita xlwings per Python, puoi controllare EXCEL e leggere e scrivere valori. La funzionalità è descritta di seguito, utilizzando un esempio.

Il programma stand-alone RSECTION è a tua disposizione per determinare le proprietà della sezione ed eseguire l'analisi delle tensioni per sezioni trasversali con pareti sottili e massicce. Il programma può essere collegato sia a RFEM che a RSTAB in modo che le sezioni di RSECTION siano disponibili anche nella libreria RFEM e RSTAB. Allo stesso modo, le forze interne da RFEM e RSTAB possono essere importate in RSECTION.

È possibile aprire le sezioni trasversali in RSECTION utilizzando un collegamento diretto, modificarle lì e trasferirle di nuovo in RFEM/RSTAB. Sia le sezioni trasversali di RSECTION che le sezioni trasversali del database, ad eccezione dei travetti ellittici, semiellittici e virtuali, possono essere aperte e modificate direttamente in RSECTION utilizzando il pulsante.

Per esempio, è quindi possibile modificare la disposizione dell'armatura delle sezioni RSECTION definite dall'utente direttamente in un ambiente RSECTION locale aperto in RFEM/RSTAB. Diese Funktion steht derzeit nur für Querschnitte mit gleichmäßiger Verteilungsart zur Verfügung. Die für Datenbankquerschnitte definierte Querkraft- und Längsbewehrung wird nicht in RSECTION importiert.

All'interno del "Verifica della capacità plastica | con il Metodo Simplex" in RSECTION, la variazione simultanea delle tensioni tangenziali sull'area della sezione trasversale viene eseguita in aggiunta alla variazione delle tensioni assiali. Questa forma estesa di analisi consente di utilizzare le riserve di ridistribuzione, in particolare per le sezioni trasversali soggette a carico di taglio, caricando così le sezioni trasversali in modo ancora più efficiente.

Vai al video esplicativo

Nell'add-on Verifica calcestruzzo, è possibile determinare qualsiasi sezione trasversale RSECTION. È possibile definire il copriferro, la forza di taglio e l'armatura longitudinale direttamente in RSECTION.

Dopo aver importato la sezione trasversale armata RSECTION in RFEM 6 o RSTAB 9, è possibile utilizzarla per la verifica nell'add-on Verifica calcestruzzo.
