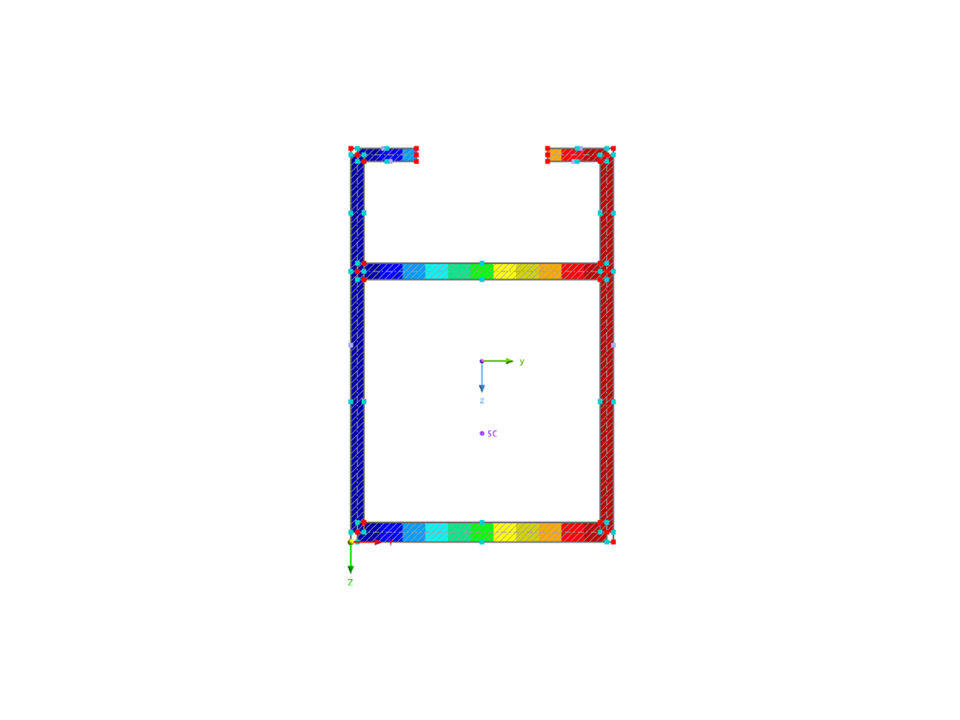

Hliníkový profil

V tomto příspěvku vám ukážeme, jak můžete vytvářet průřezy pomocí souborů DXF.

Tabulkové programy jako EXCEL jsou mezi inženýry velmi oblíbené, protože umožňují snadnou automatizaci výpočtů a rychlé získání výsledků. Propojení EXCELu jako grafického uživatelského rozhraní a Webové služby API je tak nasnadě. Pomocí volně dostupné knihovny xlwings pro Python můžete ovládat EXCEL, číst a zapisovat hodnoty. Tato funkce je proto níže vysvětlena na příkladu.

Samostatný program RSECTION vám umožňuje stanovení průřezových charakteristik a analýzu napětí u tenkostěnných a masivních průřezů. Program lze připojit k programům RFEM i RSTAB, takže průřezy z RSECTION jsou k dispozici také v databázi průřezů programů RFEM a RSTAB. Podobně lze do programu RSECTION importovat vnitřní síly z programů RFEM a RSTAB.

Průřezy můžete přes přímé spojení otevřít v programu RSECTION, zde je upravit a převést opět do programu RFEM/RSTAB. Jak průřezy z programu RSECTION, tak průřezy z databáze, s výjimkou eliptických, poloeliptických a virtuálních nosníků, lze pomocí tlačítka otevřít a upravit přímo v programu RSECTION.

Tato funkce umožňuje například uspořádat výztuž u uživatelsky zadaných RSECTION průřezů přímo z programu RFEM v lokálně otevřeném prostředí programu RSECTION. Tato funkce je v současnosti k dispozici pouze pro průřezy s konstantním typem průběhu. Smyková a podélná výztuž definovaná pro průřezy z databáze se do programu RSECTION neimportuje.

V programu RSECTION se při "Posouzení plastické únosnosti | simplexovou metodou" mění kromě normálových napětí současně i smyková napětí po celé ploše průřezu. Tato rozšířená metoda analýzy umožňuje využít redistribučních rezerv zejména u průřezů namáhaných smykem, a dosáhnout tak ještě efektivnějšího zatížení průřezů.

V addonu Posouzení železobetonových konstrukcí můžete posuzovat libovolné průřezy z RSECTION. Betonové krytí a smykovou a podélnou výztuž zadáte přímo v RSECTION.

Po importu vyztuženého průřezu z RSECTION do programu RFEM 6 nebo RSTAB 9 můžete daný průřez použít pro posouzení v addonu Posouzení železobetonových konstrukcí.
