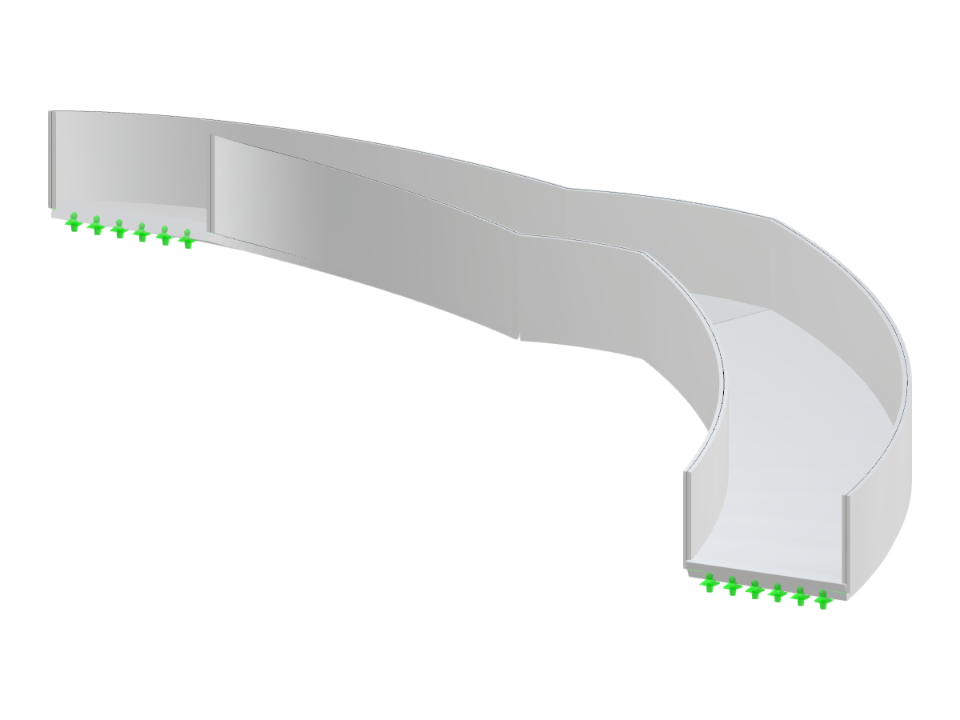

Questo modello presenta una scala in calcestruzzo a rampa unica con forma cilindrica, progettata con orientamento sinistrorso e include un pianerottolo intermedio. Tali strutture sono comuni nell'architettura moderna per il loro fascino estetico e il design funzionale, offrendo una transizione senza soluzione di continuità tra i piani. Il modello dimostra le capacità di analisi strutturale per geometrie così complesse, adatte all'integrazione in edifici residenziali e commerciali.

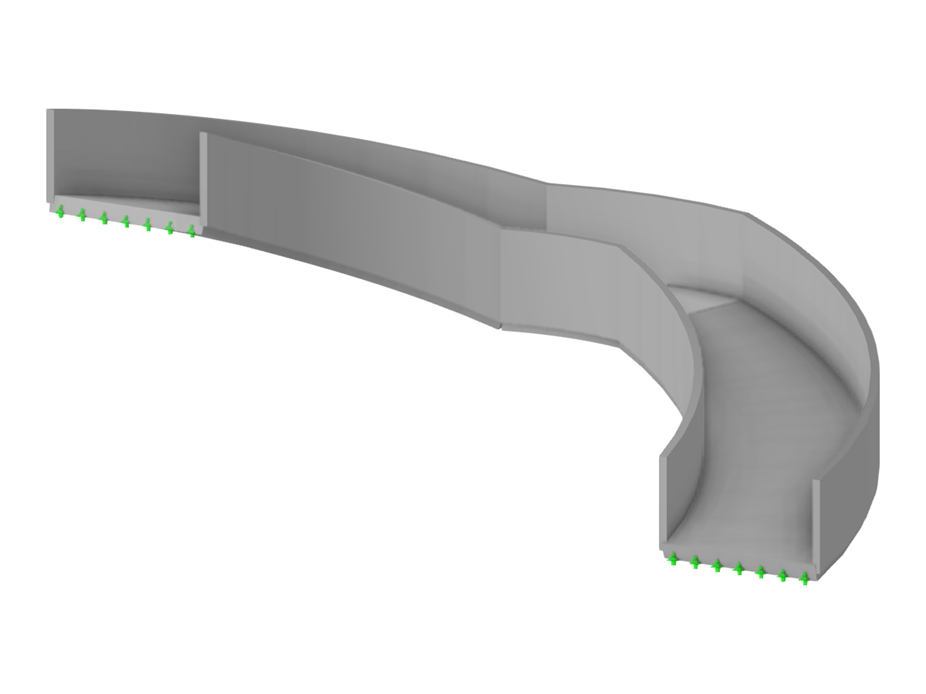

Calcestruzzo Monorampa Cilindrico con Pianerottolo Intermedio
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 88 |
| Numero di linee | 96 |
| Numero di aste | 0 |
| Numero di superfici | 9 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 19,907 t |
| Dimensioni (metriche) | 10.000 x 4.100 x 5.000 m |
| Dimensioni (imperiali) | 32.81 x 13.45 x 16.4 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
