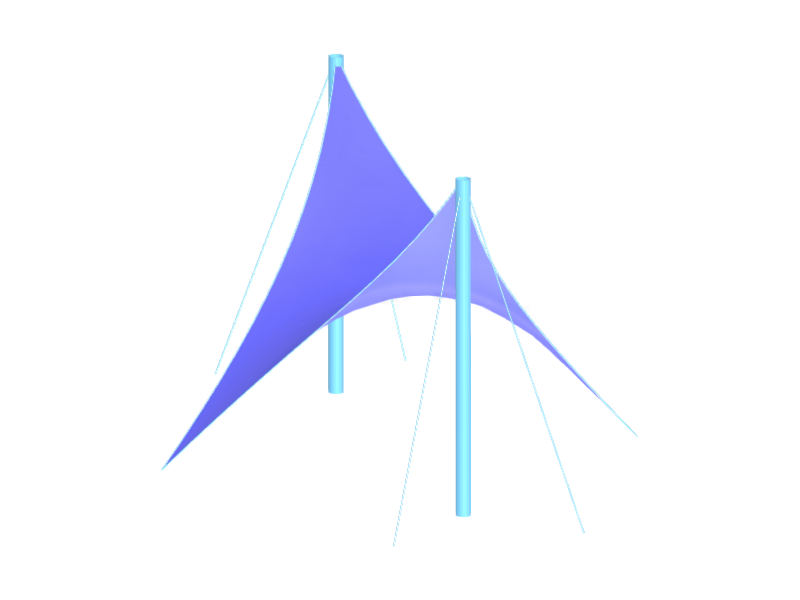

Struttura a membrana sostenuta da due colonne in acciaio.
Struttura a membrana con colonne
| Numero di nodi | 10 |
| Numero di linee | 11 |
| Numero di aste | 10 |
| Numero di superfici | 2 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 9 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,404 t |
| Dimensioni | 9.000 x 5.000 x 9.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
