Membrankonstruktion mit zwei Stahlstützen als Auflager

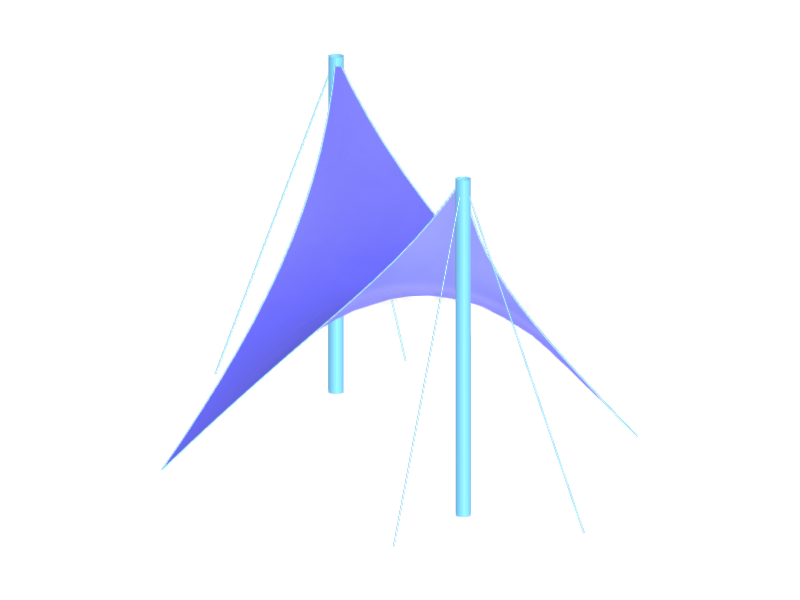

Membrankonstruktion mit Stützen als Auflager
| Anzahl Knoten | 10 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 10 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 9 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,404 t |
| Abmessungen | 9,000 x 5,000 x 9,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
