Parametrizzazione della geometria di un collegamento di due travi in acciaio con sezione a I con armatura.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam

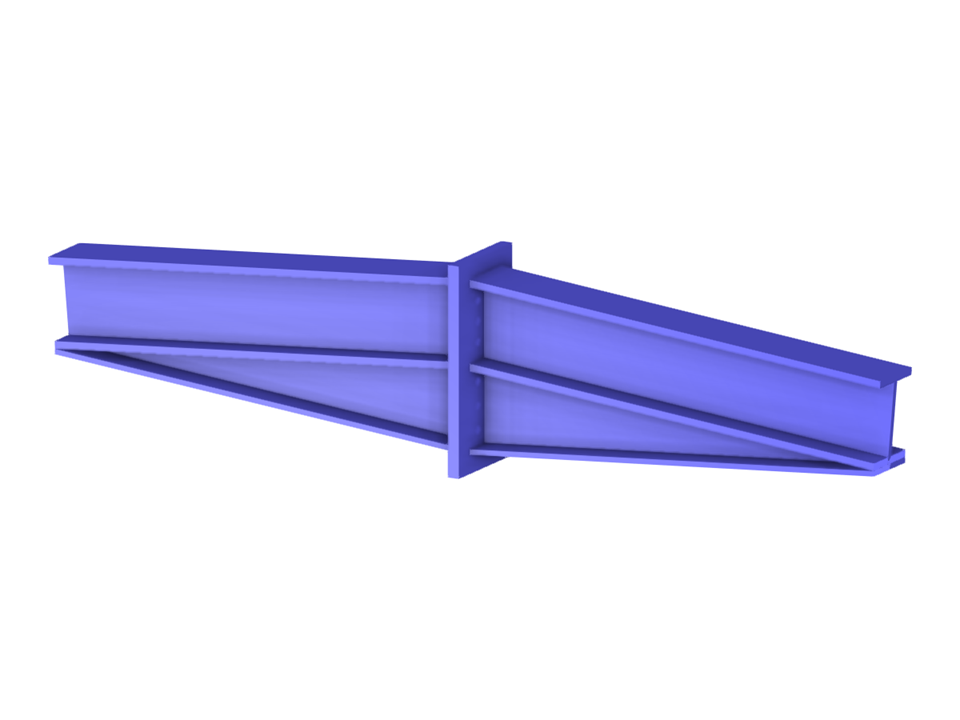

Collegamento trave a sezione I
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 94 |
| Numero di linee | 112 |
| Numero di aste | 12 |
| Numero di superfici | 58 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,531 t |
| Dimensioni | 3.057 x 0.700 x 0.340 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
