Manuel en ligne RFEM | Surfaces

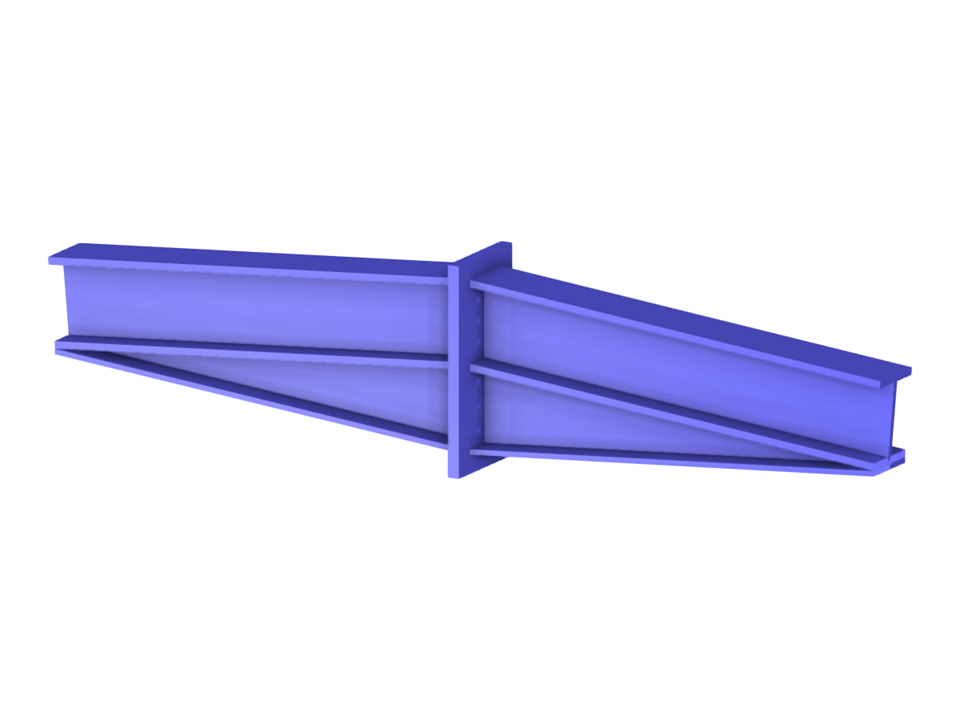

Paramétrage de la géométrie d'un assemblage de deux poutres en acier de type I avec armatures.
Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Assemblage de poutre en I
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 94 |
| Nombre de lignes | 112 |
| Nombre de barres | 12 |
| Nombre de surfaces | 58 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,531 t |
| Cotation fonctionnelle | 3,057 x 0,700 x 0,340 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
