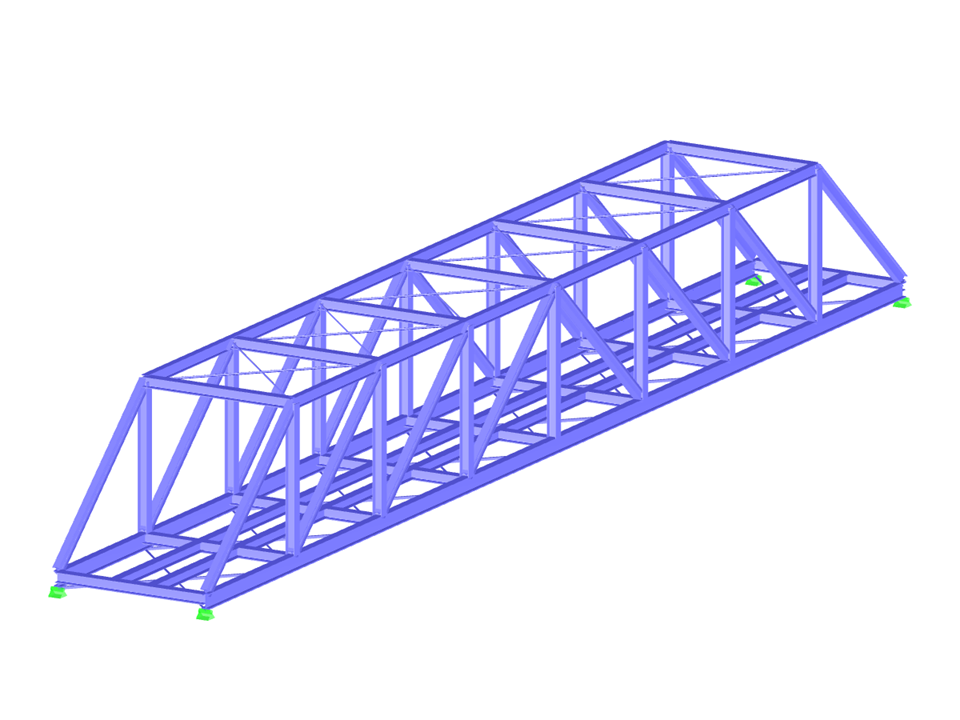

Parametrizzazione di un ponte metallico reticolato.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Ponte di metallo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 68 |
| Numero di linee | 98 |
| Numero di aste | 98 |
| Peso totale | 117,113 t |
| Dimensioni | 6.345 x 49.345 x 6.257 m |
| Versione del programma | 5.28.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
